Das Gigabyte Z97X-SOC für Übertakter
Das Gigabyte Z97X-SOC für Übertakter (Bild: Michael Wieczorek/Golem.de)

Z97- und H97-Mainboards: Viel M.2 und Sata Express, wenig Mini-ITX

Asrock, Asus, Gigabyte sowie MSI haben ihre Z97- und H97-Mainboards vorgestellt. Auffällig ist die starke Verbreitung der M.2- und Sata-Express-Schnittstelle sowie der Fokus auf Audio. Mini-PCs werden hingegen kaum bedient.

Anzeige

Passend zu Intels Haswell Refresh und älteren Haswell-CPUs sind viele neue Z97- und H97-Mainboards mit Sockel 1150 im Handel erhältlich. Die beiden Chipsätze selbst bieten verglichen mit ihren Vorgängern abseits der M.2-Schnittstelle und Sata Express wenig Neues. Daher haben sich Asrock, Asus, Gigabyte sowie MSI interessante Detaillösungen einfallen lassen, beispielsweise SSD-Anschlüsse auf der Platinenrückseite oder Lüfter, die Staub vom Mainboard entfernen. Zudem liegt der Fokus auf Audio und Netzwerk für Spieler.

Auffällig sind die vielen Platinen im ATX-Format, Boards im Mini-ITX-Formfaktor sind selten: Die gängigen Preisvergleiche listen nur je drei Bretter von MSI und Gigabyte, zwei von Asus und eines von Asrock. Von den etwas größeren Micro-ATX-Boards sind 19 Stück aufgeführt, MSI hat mit dem Z97 Xpower AC sogar ein Mainboard im übergroßen E-ATX-Format im Angebot. Das Xpower AC ist neben drei Gigabyte-Platinen das einzige mit einem PLX-Chip für mehr PCIe-Lanes, spricht also Multi-GPU-Nutzer an.

Super Overclocking und Ultra Durable

Gigabyte hat gleich 34 neue Mainboards mit Z97 und H97 vorgestellt, in Deutschland sollen davon aber nur 28 erhältlich sein. Das GA-Z97P-D3 ist zwar spartanisch ausgestattet und bietet weder M.2 noch Sata Express, kostet aber auch nur 70 Euro. Die beiden neuen Schnittstellen kosten jedoch wenig Aufpreis, das GA-H97-D3H wird schon für etwa 85 Euro damit ausgeliefert.

Im mittleren Preissegment finden wir das GA-Z97X-SLI für 120 Euro interessant: Auf den ersten Blick sind nur die Kühler rot statt gelb, bei genauerem Hinsehen sind die unterschiedlich verschalteten PCIe-Slots für Grafikkarten zu erahnen. Sind zwei verbaut, wird jede mit PCIe-3.0-x8 angebunden und nicht eine mit PCIe-3.0-x16 und die andere mit PCIe-2.0-x4.

Das Z97X-SOC und das Z97X-SOC Force für etwa 170 sowie 180 Euro richten sich an Übertakter, SOC steht für Super Overclocking. Die normale Version nutzt Gigabit-Ethernet von Intel, die Force-Version hingegen einen Killer-Chip. Beiden gemein sind die Spannungsmesspunkte und Taster auf der Platine sowie die nach vorne gerichteten USB-Ports. Mit kleinen Schaltern ist jeder der vier Arbeitsspeicher- sowie Grafikkarten-Steckplätze deaktivierbar. Ein zusätzlicher PCI-Express-Stromanschluss versorgt auch stark übertaktete Syteme zusätzlich mit Energie.

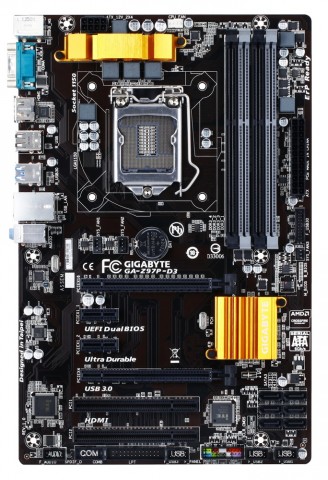

  • Gigabyte Z97P-D3 (Bild: Gigabyte)

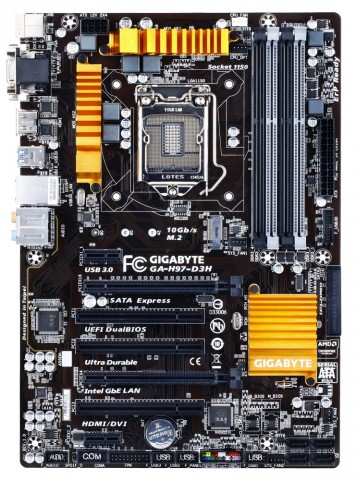

  • Gigabyte H97-D3H (Bild: Gigabyte)
  • Gigabyte Z97X-SLI (Bild: Gigabyte)

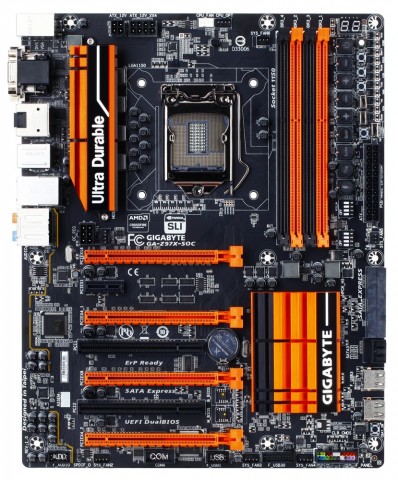

  • Gigabyte Z97X-SOC (Bild: Gigabyte)
  • Gigabyte Z97X-Gaming-G1-WiFi-BK (Bild: Gigabyte)
  • Asrock H97M (Bild: Asrock)
  • Asrock Z97 Extreme6 (Bild: Asrock)

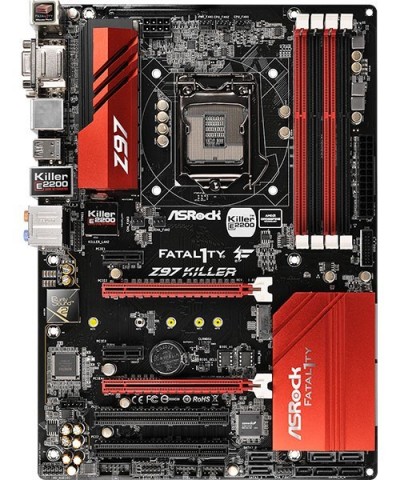

  • Asrock Fatal1ty-Z97-Killer (Bild: Asrock)

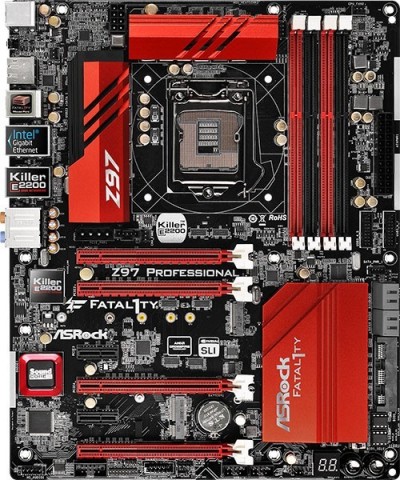

  • Asrock Fatal1ty-Z97-Professional (Bild: Asrock)
  • Asrock Z97M-OC-Formula (Bild: Asrock)

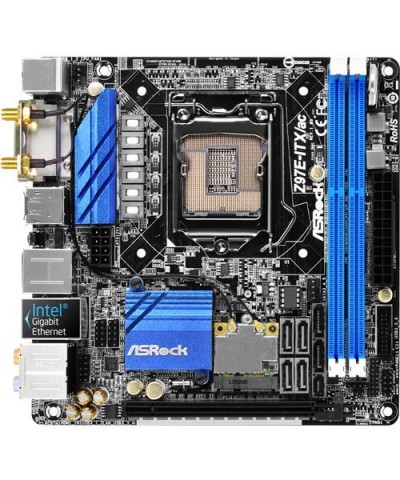

  • Asrock Z97E-ITXac (Bild: Asrock)

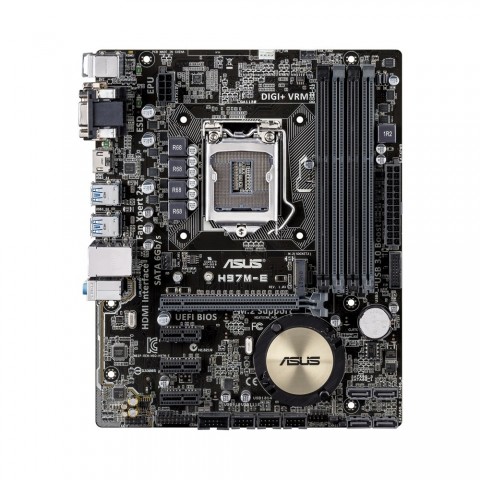

  • Asus H97M-E (Bild: Asus)

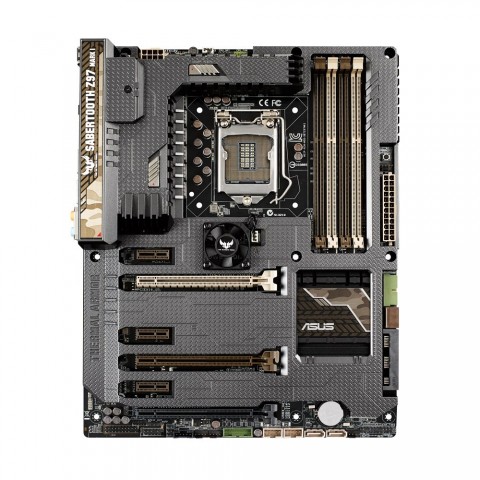

  • Asus Sabertooth-Z97-Mark-1 (Bild: Asus)

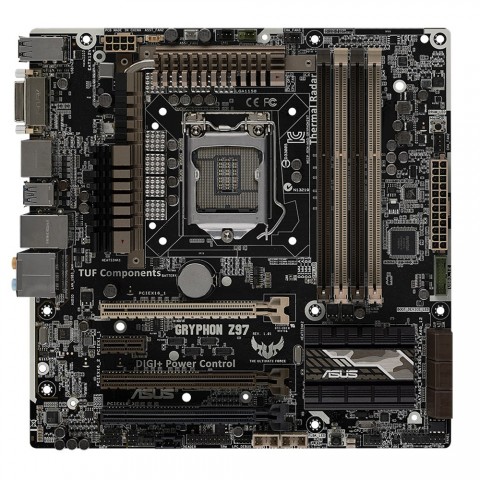

  • Asus Gryphon-Z97 (Bild: Asus)
  • Asus Maximus-VII-Ranger (Bild: Asus)
  • Asus Z97I-Plus (Bild: Asus)

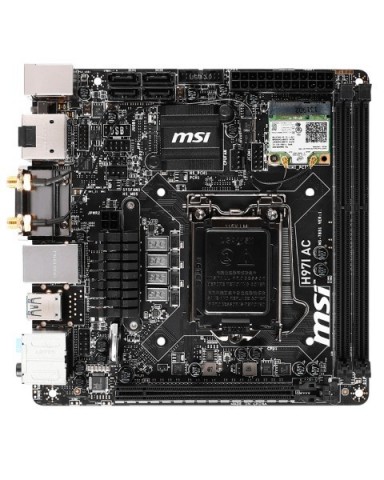

  • MSI H97I-AC (Bild: MSI)

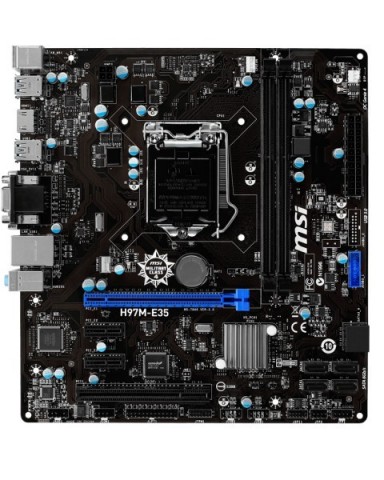

  • MSI H97M-E35 (Bild: MSI)

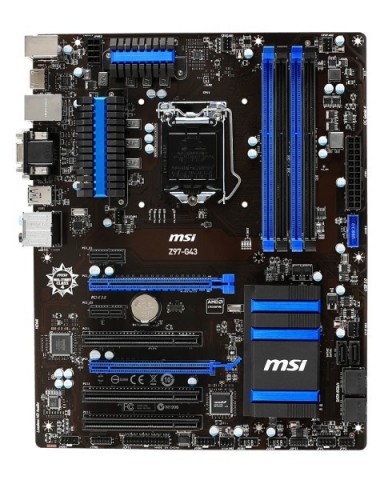

  • MSI Z97-G43 (Bild: MSI)

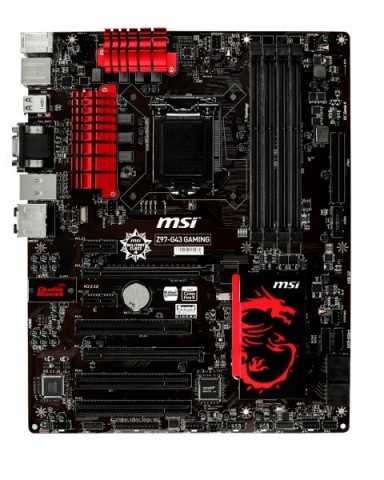

  • MSI Z97-G43-Gaming (Bild: MSI)

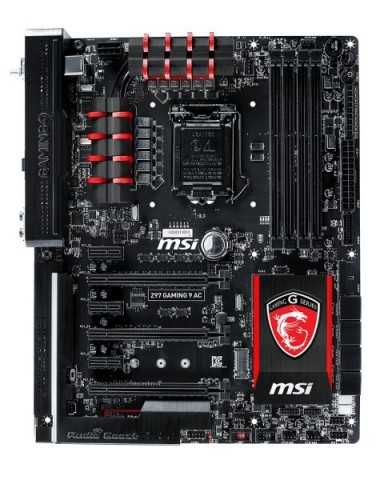

  • MSI Z97-Gaming-9-AC (Bild: MSI)

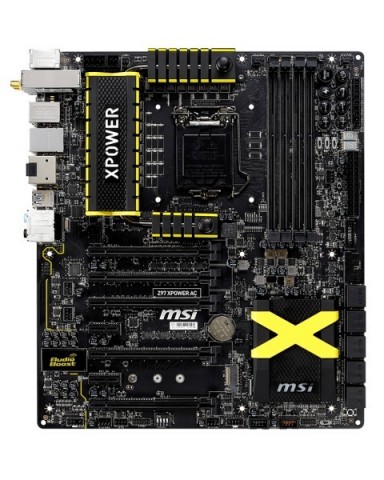

  • MSI Z97-Xpower-AC (Bild: MSI)

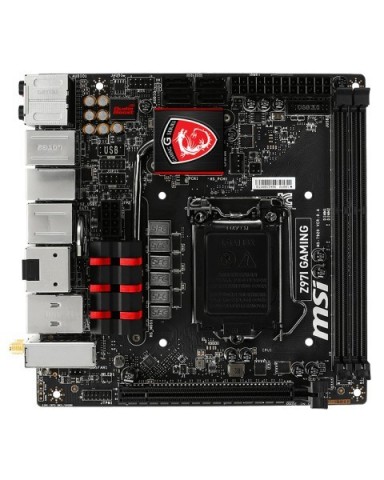

  • MSI Z97I-Gaming-AC (Bild: MSI)
Gigabyte Z97X-SLI (Bild: Gigabyte)

Das 300 Euro teure Z97X-Gaming G1 WiFi Black Edition bietet den erwähnten PLX-Chip für bis zu vier Grafikkarten im Crossfire- oder SLI-Modus mit je acht PCIe-3.0-Lanes. Der Sound Core mit austauschbarem Operationsverstärker und der Killer-Netzwerkchip sind für Spieler gedacht. Die Spannungsmesspunkte und die Anschlüsse für eine Wasserkühlung sollen Übertakter ansprechen. Zudem bietet das Board ac-WLAN, Bluetooth 4.0, NFC, eine Qi-Ladestation und Sata Express (M.2 fehlt).
