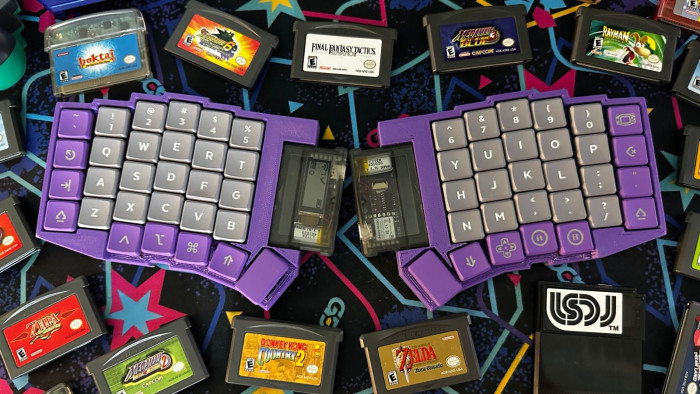

Typeboy Keyboard: Ergo-Tastatur benötigt spezielle GB-Advance-Cartridges
Der Betreiber des Bastel-Blogs Flatfootfox hat ein neues und recht ungewöhnliches DIY-Projekt präsentiert: eine ergonomische Tastatur(öffnet im neuen Fenster) , die Game-Boy-Advance-Cartridges benötigt, um zu funktionieren. In dem Spielemodul ist der Microcontroller der Tastatur verbaut.

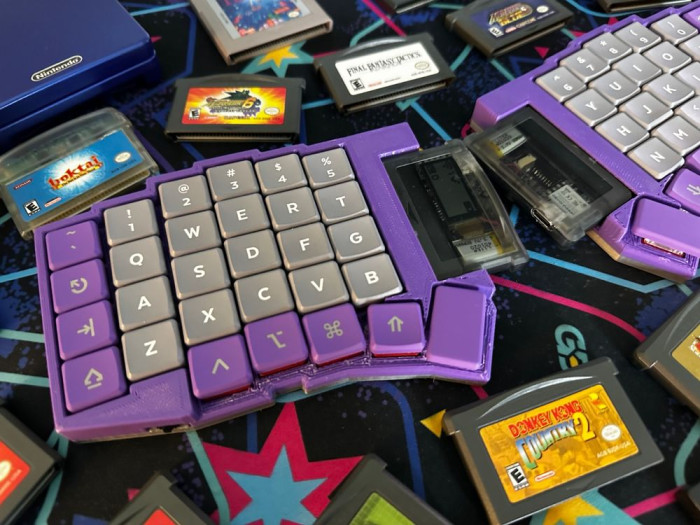

In jede der beiden Hälften des Typeboy Keyboards muss eine Typepak genannte Cartridge gesteckt werden – Flatfootfox verwendet dafür keine Originalteile, sondern preiswerte Aftermarket-Module. Diese können relativ preiswert erworben werden, es ist nicht notwendig, alte GB-Advance-Cartridges auseinanderzunehmen.
In den Modulen steckt jeweils ein XIAO nRF52840, ein SoC, das auch Teil des Nice!Nano-Microcontrollers ist. Der Bastler hat das Chipset um ein 74HC595 Shift Register erweitert, um genügend Output-Pins zur Verfügung zu haben. Auf dem Controller läuft die Firmware ZMK, die für drahtlose Tastaturen gedacht ist.
Akkus halten zwischen einer Woche und zwei Monaten
Nutzer können die Tastaturbelegung selbst programmieren und auf die Module flashen. In den Cartridges ist jeweils ein kleiner Akku mit 80 mAh verbaut. In der Master-Einheit des zweigeteilten Keyboards soll dieser für eine Woche Nutzung ausreichen, in der Slave-Einheit zwei Monate lang.

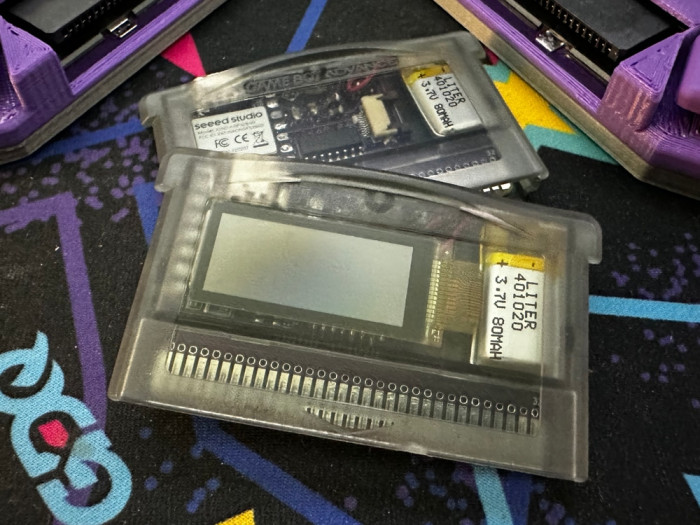

Das Typepak hat ein kleines LC-Display mit einer Auflösung von 160 x 68 Pixeln. Darauf werden Details wie der Ladestand des Moduls und die Verbindungsqualität angezeigt. Der Stromkreis im Modul wird erst geschlossen, wenn der in der Tastatur eingebaute Power-Button eingeschaltet wird.
In seinem Blog und auf Github(öffnet im neuen Fenster) gibt Flatfootfox detaillierte Informationen zur Konstruktion des Typeboy-Keyboards und der Typepaks. Bei Github finden sich auch alle 3D-Modelle für den Druck des Tastaturgehäuses sowie die Informationen, um sich die speziellen Platinen herstellen zu lassen.
