Stacked Memory: Lecker, Stapelchips!

Größere SSDs , schnellere Grafikkarten und längere Akkulaufzeiten bei Smartphones : Speicherzellen oder DRAM-Chips, die wie die Etagen eines Hochhauses gestapelt werden, bieten viele Vorteile.

18. Dezember 2014 um 12:09 Uhr / Von Marc Sauter

27 Kommentare News folgen (öffnet im neuen Fenster)

Vier gestapelte Dies eines Speicherchips für einen Hybrid Memory Cube (Bild: Micron) — Vier gestapelte Dies eines Speicherchips für einen Hybrid Memory Cube Bild: Micron

Prozessoren und Platinen sind ein bisschen wie Inseln: Der Platz ist begrenzt, die vorhandenen Bauteile müssen also immer weiter verkleinert werden, wenn ihre Anzahl steigen soll. Diesem Prinzip sind jedoch Grenzen gesetzt, denn Moore's Law neigt sich dem Ende zu. Eine Alternative gibt es schon heute: in die Höhe statt in die Breite bauen, Wolkenkratzer statt Mehrfamilienhaus, Pringles-Dose statt Chips-Schüssel sozusagen.

Neue Angebote bei Golem Jobs(öffnet im neuen Fenster)

Informationssicherheitsmanager:in (d/m/w) Hochschule Bonn-Rhein-Sieg, Sankt Augustin (öffnet im neuen Fenster)

IT-Spezialist ERP-Schnittstellen (m/w/d) A.T.U Auto-Teile-Unger GmbH & Co. KG, Weiden,Home Office (öffnet im neuen Fenster)

Spezialist Webanalyse & Tracking (m/w/d) Reisen Aktuell GmbH, Koblenz (öffnet im neuen Fenster)

ERP-Administrator (m/w/d) Martin Hartl Elektro-Fachgroßhandel GmbH, Freising (öffnet im neuen Fenster)

(Senior) Cloud Network Engineer / Distributed Cloud - STACKIT (m/w/d) STACKIT, Heilbronn (öffnet im neuen Fenster)

Ausbildung zum Fachinformatiker (m/w/d) Fachrichtung Daten- und Prozessanalyse Novopress GmbH Pressen und Presswerkzeuge & Co. KG, Neuss (öffnet im neuen Fenster)

IT Systemadministrator (m/w/d) MEDAS factoring GmbH, München (öffnet im neuen Fenster)

ERP-Consultant (m/w/d) Martin Hartl Elektro-Fachgroßhandel GmbH, Freising (öffnet im neuen Fenster)

Intel , Samsung sowie TSMC haben diese Idee bereits umgesetzt: Statt mehr und mehr winzige Schaltungen nebeneinanderzuquetschen, lassen sie die Transistoren in die Höhe wachsen und schlanker werden. In der Branche ist diese Technik als FinFET bekannt. Prozessoren bestehen zudem aus mehreren miteinander verknüpften Schichten - eine Methode, die bei Bausteinen für SSDs und DRAM-Speicher erst kürzlich mit unterschiedlichen Methoden zur Marktreife gebracht wurde.

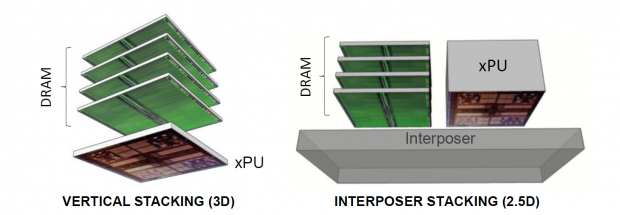

Bild 1/25: 3D-Stacking mit DRAM auf dem SoC und 2,5D-Stacking mit DRAM und SoC auf einem Interposer (Bild: AMD)

Bild 2/25: Samsung 850 Evo mit 1 TByte und 512 GByte (Bild: Anandtech)

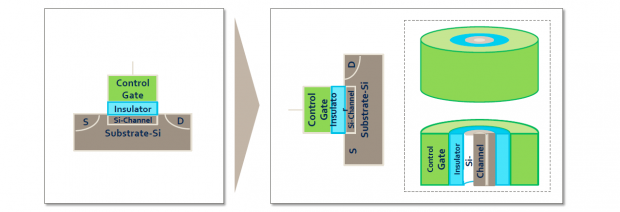

Bild 3/25: Aus planaren Zellen werden mit 3D-NAND-Flash gestapelte Zylinder. (Bild: Samsung)

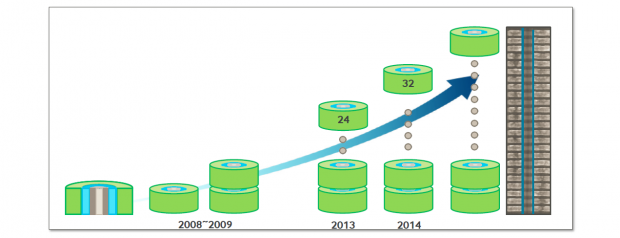

Bild 4/25: In der 850 Pro/Evo sind 32 Zellschichten gestapelt. (Bild: Samsung)

Bild 5/25: Ein 3D-NAND-Flash-Siliziumplättchen (Bild: Samsung)

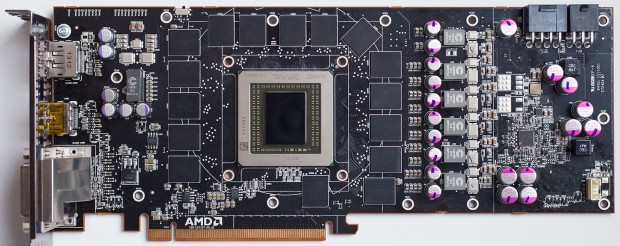

Bild 6/25: Eine Radeon R9 290X mit 512 Bit Interface und 16 GDDR5-Bausteinen (Bild: Techpowerup)

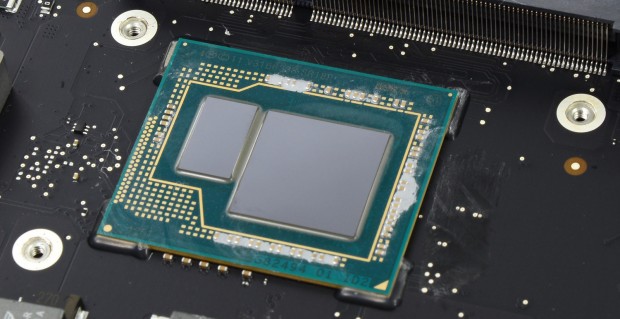

Bild 7/25: Eine Core i7-4570R mit EDRAM auf dem gleichen Träger (Bild: iFixit)

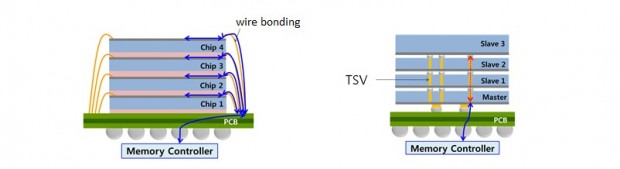

Bild 8/25: Wire Bonding und Through Silicon Vias (Bild: AMD)

Bild 9/25: Through Silicon Vias im Detail (Bild: AMD)

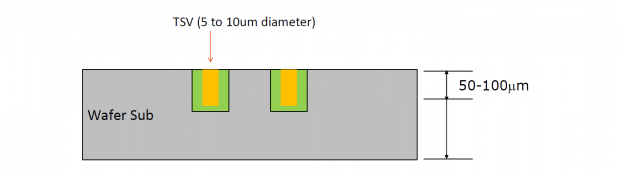

Bild 10/25: Through Silicon Vias sind viel dünner als menschliche Haare. (Bild: AMD)

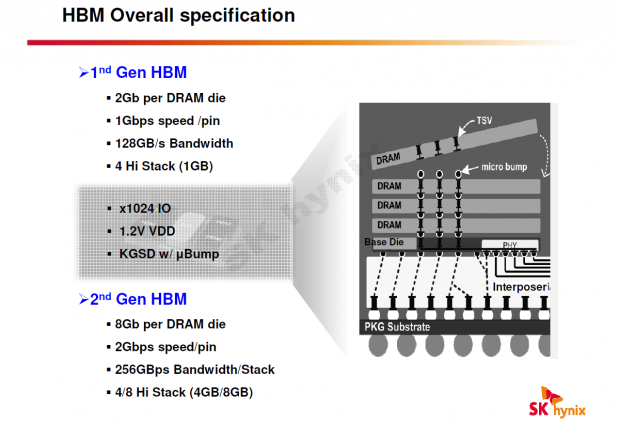

Bild 11/25: Die beiden bisherigen HBM-Generationen im Überblick (Bild: SK Hynix)

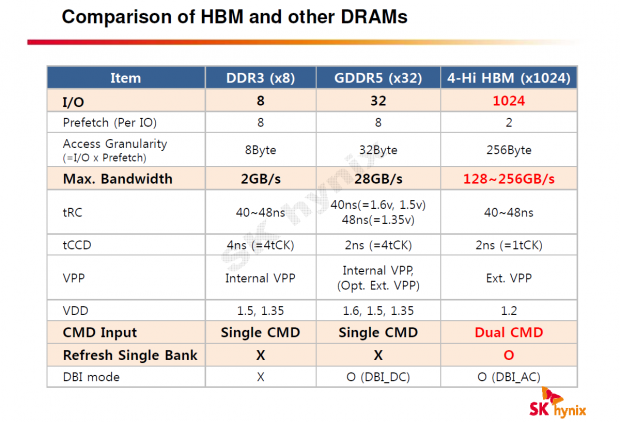

Bild 12/25: Die erste HBM-Generation im Vergleich mit DDR3 und GDDR5 (Bild: SK Hynix)

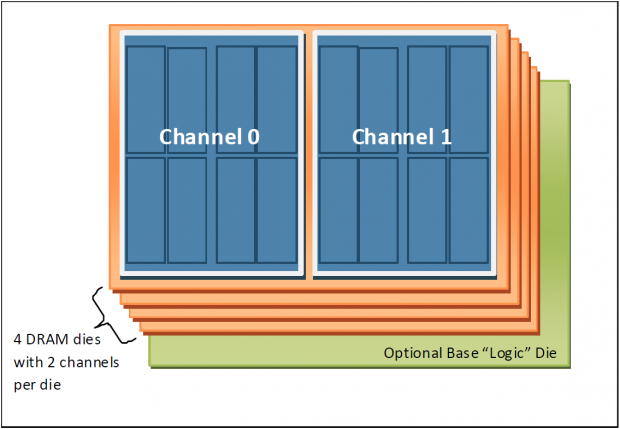

Bild 13/25: Die erste HBM-Generation besteht aus vier DRAM-Chips mit je zwei 128-Bit-Kanälen. (Bild: SK Hynix)

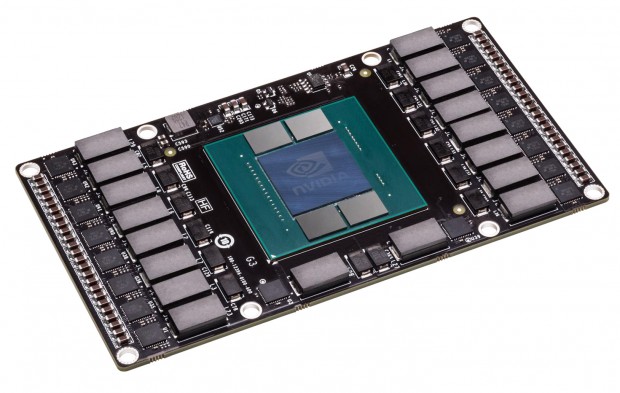

Bild 14/25: Mockup einer Platine ohne echten Pascal-Chip oder HBM (Bild: Nvidia)

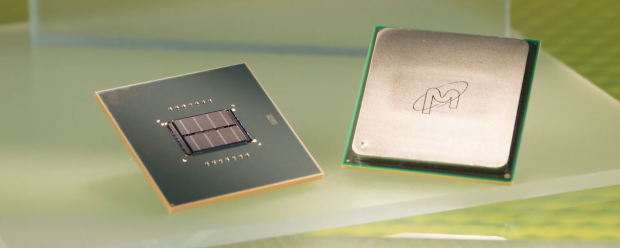

Bild 15/25: Ein Hybrid Memory Cube (Bild: Micron)

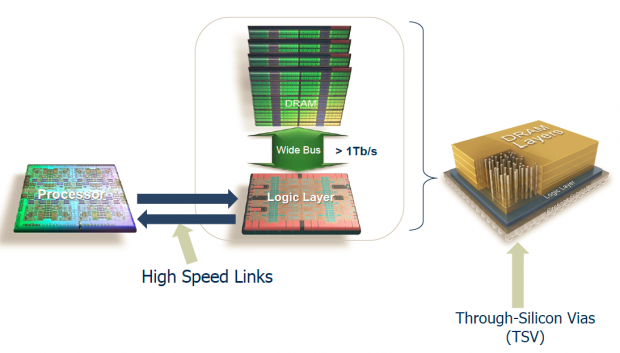

Bild 16/25: Aufbau und Verbindung eines Hybrid Memory Cube (Bild: Micron)

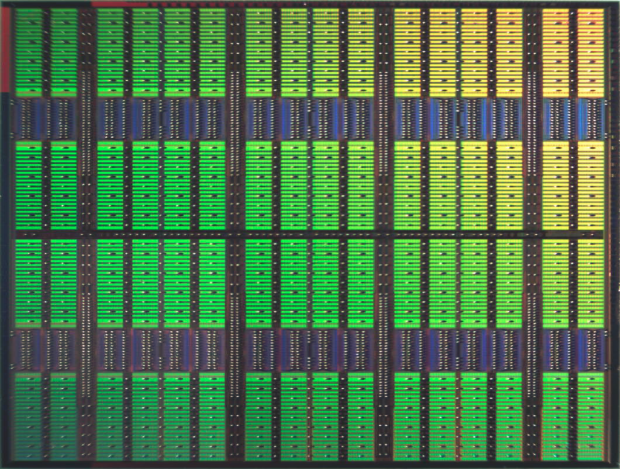

Bild 17/25: 1-GBit-Dies eines Hybrid Memory Cube (Bild: Micron)

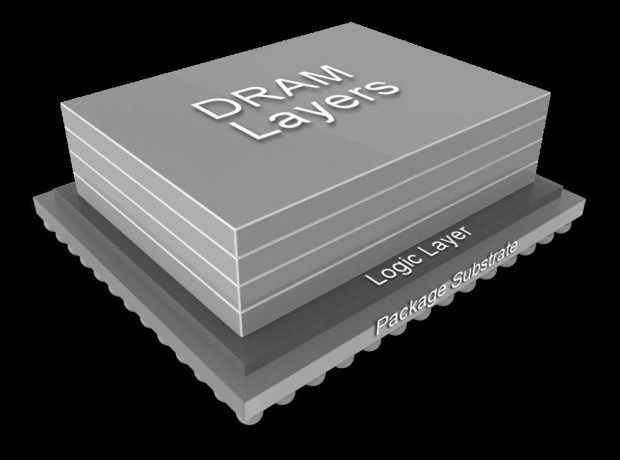

Bild 18/25: Die Logikschicht ist beim Hybrid Memory Cube obligatorisch. (Bild: Micron)

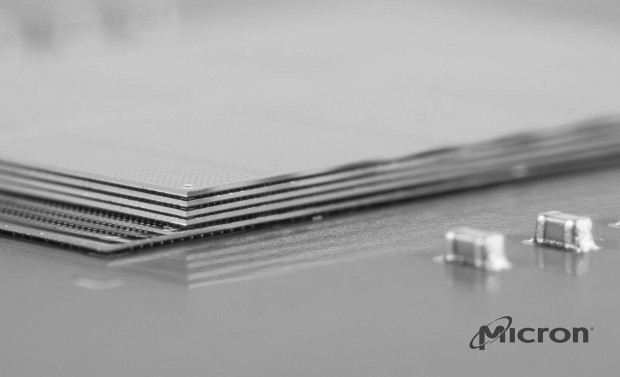

Bild 19/25: Die fünf Schichten eines Hybrid Memory Cube (Bild: Micron)

Bild 20/25: Knights Landing soll 2015 erscheinen. (Bild: Intel)

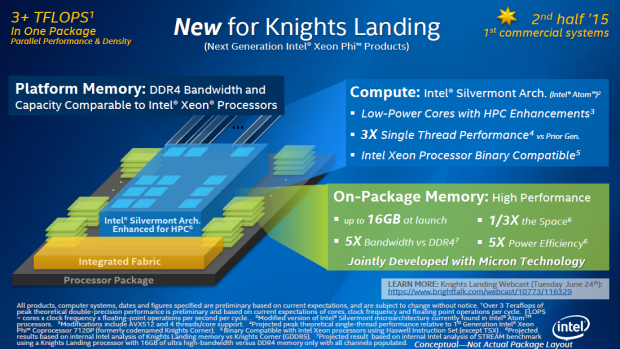

Bild 21/25: Knights Landing bietet 16 GByte HMC-Speicher mit 480 GByte/s. (Bild: Intel)

Bild 22/25: Ohne die kompakte Platine müsste der Akku kleiner sein. (Bild: iFixit)

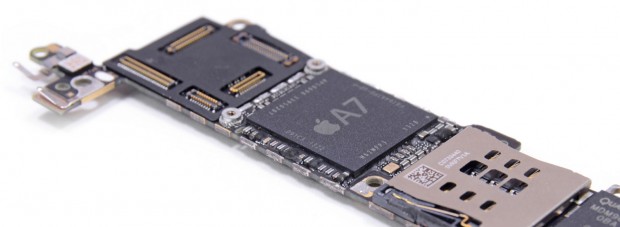

Bild 23/25: Unter dem A7-Deckel sitzen ein DRAM-Chip und das SoC. (Bild: iFixit)

Bild 24/25: (LP)DDR4 und Stapelspeicher gehört die Zukunft. (Bild: Jedec)

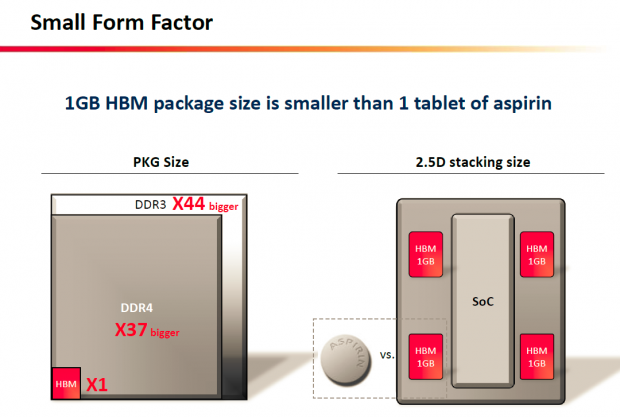

Bild 25/25: Größenvergleich von DDR4 und HBM (Bild: SK Hynix)

Denn das, was bei den meisten geöffneten SSDs wie ein einzelner Speicherchip aussieht, ist genauer betrachtet ein Stapel aus 2 bis 16 Siliziumplättchen ( Die(öffnet im neuen Fenster) -Stacking). Jedes davon ist durch hauchdünne Drähte (Wire Bonding) mit dem Substrat genannten Trägermaterial verbunden. Da diese Art der Verbindung nur an den Außenkanten angebracht werden kann, ist ein sogenanntes Package oder Chipgehäuse mit vielen Flash-Siliziumplättchen vergleichsweise groß.

Das ist wichtig, denn die Fläche auf der Platine einer SSD ist begrenzt, vor allem bei Formfaktoren, wie sie in Notebooks verbaut werden: Auf eine Platine in M.2 -Bauweise mit 80 mm Länge passen acht Chipgehäuse, SSDs im etwas älteren mSATA-Formfaktor bieten Platz für vier Packages und 42 mm kurze M.2-Platinen sind mit zwei Chipgehäusen ausgereizt.
