Radeon R9 285: Die schnellste Grafikkarte mit nur zwei 6-Pol-Anschlüssen

AMDs Radeon R9 285 ist die modernste Grafikkarte des Herstellers: Eine neue Kompressionstechnik kompensiert das 256-Bit-Speicher-Interface, die Leistungsaufnahme ist vergleichsweise gering und auch die Tessellation-Geschwindigkeit stimmt.

Artikel veröffentlicht am 2. September 2014, 17:37 Uhr, Marc Sauter

Eine Radeon R9 285 im ITX-Format (Bild: Sapphire)

AMDs R9-Serie mochte bisher auf dem Papier vollständig erscheinen, dennoch sind gerade die Modelle R9 280 und R 280X trotz ihres Namens schon ziemlich alt: Hierbei handelt es sich um die Radeon HD 7950 Boost und HD 7970 GHz Edition, beide mit dem Tahiti-Chip von 2012.

Die Radeon R 285 hingegen basiert auf der neuen Tonga-GPU, die AMDs dritte Ausbaustufe der GCN-Architektur nutzt. Die Verbesserungen an der Technik schlagen sich bei den Transistoren nieder: AMD gibt 5 Milliarden Schaltungen inklusive Trueaudio-DSPs und 359 mm² an. Tahiti hingegen besteht aus nur 4,3 Milliarden Transistoren, verteilt auf 365 mm². Beide GPUs stellt TSMC im 28-nm-High-Performance-Prozess her.

•

Das modifizierte Hawaii-Frontend tesselliert mehr als doppelt so schnell wie das von Tahiti. (Bild: AMD)

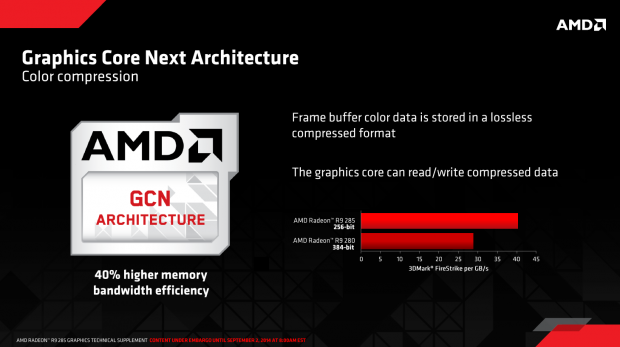

Die geringere Die-Größe bei mehr Schaltungen erklärt sich wie folgt: AMD hat das Speicher-Interface von 384 auf 256 Bit verkleinert. Das spart viel Chipfläche und die Leistungsaufnahme der Karte sinkt. Um die selbst bei 2,75 GHz vergleichsweise geringe Datentransfer-Rate nicht zum Flaschenhals werden zu lassen, gibt es eine verlustfreie Farbkompression. Diese soll bis zu 40 Prozent an Bandbreite sparen - wie genau die Technik arbeitet, hat AMD bisher nicht verraten. Das kleinere Speicher-Interface ermöglicht auch kompakte Platinen-Layouts, so dass 285-Grafikkarten auch mit nur 17 Zentimetern Kantenlänge für ITX-Gehäuse gebaut werden können. Eine solche Karte bietet unter anderem Sapphire an.

Eine weitere Änderung betrifft das Frontend: Dieses ähnelt nun dem des Hawaii-Chips der Radeon R9 290X, ist also vierfach ausgelegt. Damit kann die Radeon R9 285 bis zu vier Polygone pro Takt erzeugen. Die Tessellation-Geschwindigkeit verdoppelt bis vervierfacht sich abhängig vom Unterteilungsfaktor verglichen mit dem Tahiti-Frontend der Radeon R9 280(X). Hier hat AMD zusätzliche Verbesserungen vorgenommen.
