Die Digitaluhr F-91W von Casio ist zeitlos. Produziert wird sie seit 1989, sie kostet um die 20 Euro und wurde von uns schon einmal umgebaut: Mit dem Sensor-Watch-Modul wurde der Funktionsumfang erweitert. Ollee Watch(öffnet im neuen Fenster) ist ein weiteres Ersatzboard für die Uhr, es ermöglicht noch mehr Funktionen und sogar eine App-Verbindung per Bluetooth.
Wie das Sensor-Watch-Board wird die Platine von Ollee Watch anstelle des Original-PCB in die Uhr eingebaut. Das Display und das Gehäuse bleiben gleich, entsprechend sieht die Ollee Watch aus wie eine normale F-91W. Es handelt sich allerdings um einen regelrechten Sleeper mit zahlreichen Funktionen, unter anderem mit einem Schrittzähler.
Um eine Ollee Watch zu bauen, benötigen wir das neue Board sowie eine Casio F-91W. Das PCB kann auch in eine A158W eingebaut werden, die ein etwas anderes Gehäuse und ein Metallarmband hat. Wir haben im Jahr 2022 eine F-91W für das Sensor Board verwendet, somit nehmen wir wieder das gleiche Modell.
Umbau der Digitaluhr ist einfach
Der Einbau ist auch ohne technische Kenntnisse möglich und dank einer bebilderten Online-Anleitung einfach. Wie beim Sensor Board müssen wir die F-91W aufschrauben und das komplette innere Modul herausnehmen. Anschließend werden die Metallhalterung samt Batterie abgenommen und das Casio-PCB entfernt. Wir verwenden die Metallhalterung, die Batterie, den Batteriekontakt, den Bildschirm samt Gummiverbindung und die Kunststoffbasis weiter.
In das Ollee-Board klemmen wir wie beim Original-PCB den Batteriekontakt ein. Dann wird das Board auf die Kunststoffbasis gesteckt und das Display wieder montiert. Auf der Rückseite des Displays wird der mitgelieferte NFC-Sticker aufgeklebt. Dieser lässt sich nur in einer F-91W verwenden, nicht in einer A158W, da bei dieser das Metallarmband die Übertragung stört. Mehr zur NFC-Funktion später.

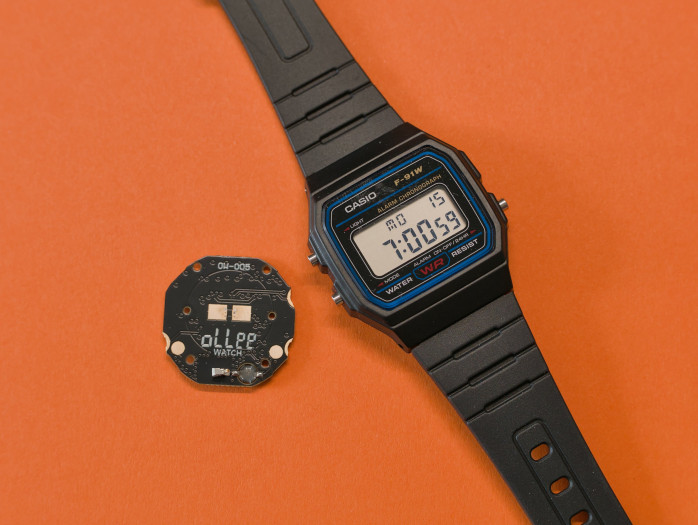

Bild 1/23: Die Casio F-91W im unverbastelten Zustand mit dem Ollee-Watch-Modul (Bild: Tobias Költzsch/Golem)

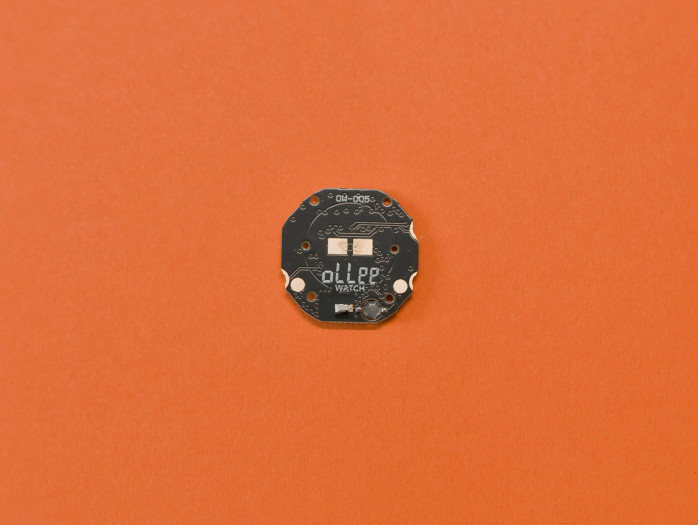

Bild 2/23: Das Ollee-Watch-Modul ersetzt das Standard-PCB in der Uhr. (Bild: Tobias Költzsch/Golem)

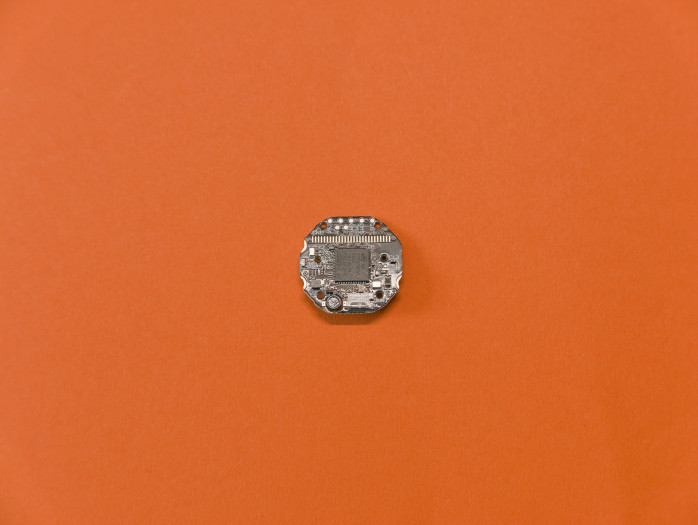

Bild 3/23: Ein Cortex-M4-Prozessor liefert die notwendige Leistung. (Bild: Tobias Költzsch/Golem)

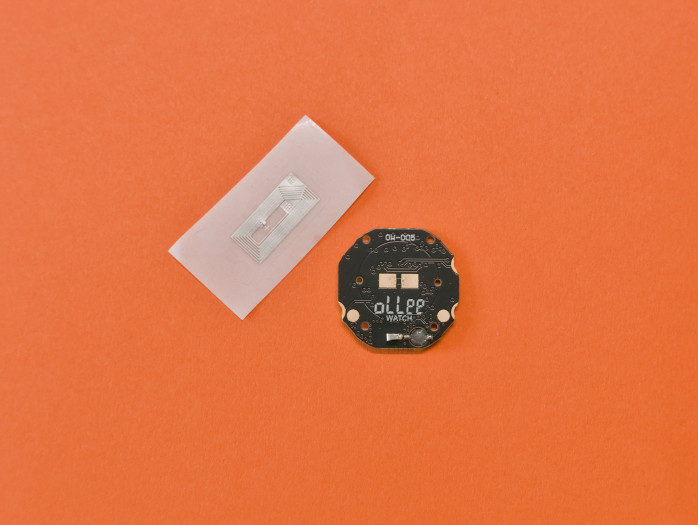

Bild 4/23: Im Set enthalten ist auch ein NFC-Sticker. (Bild: Tobias Költzsch/Golem)

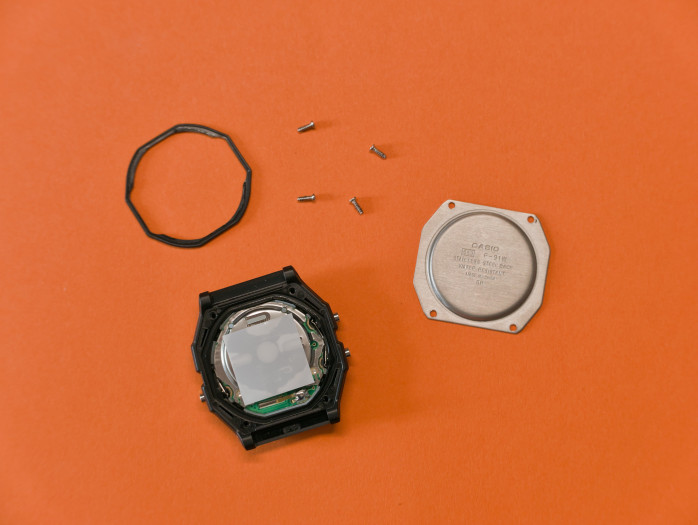

Bild 5/23: Um Ollee Watch einzubauen, muss das Casio-Modul aus der F-91W entfernt werden. Die Uhr lässt sich einfach aufschrauben. (Bild: Tobias Költzsch/Golem)

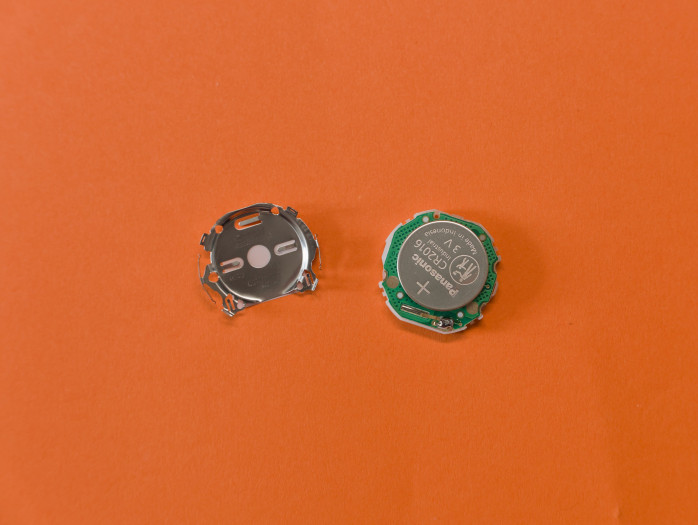

Bild 6/23: Das Standardmodul der F-91W mit entfernter Batterieabdeckung (Bild: Tobias Költzsch/Golem)

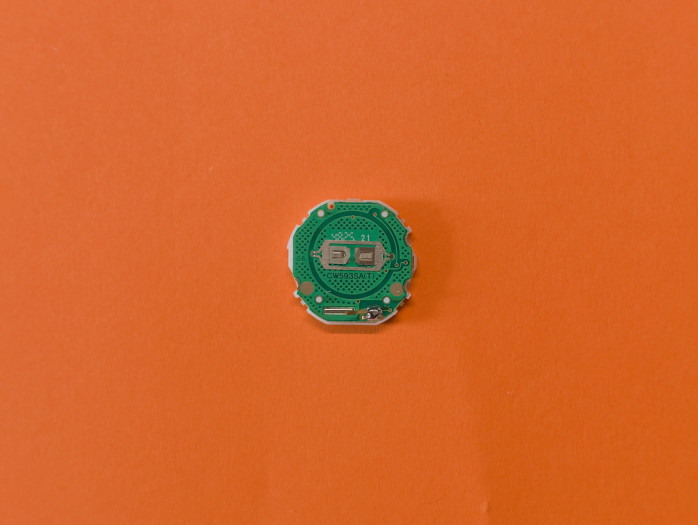

Bild 7/23: Der Batteriekontakt des Originalmoduls wird abgezogen und weiterverwendet. (Bild: Tobias Költzsch/Golem)

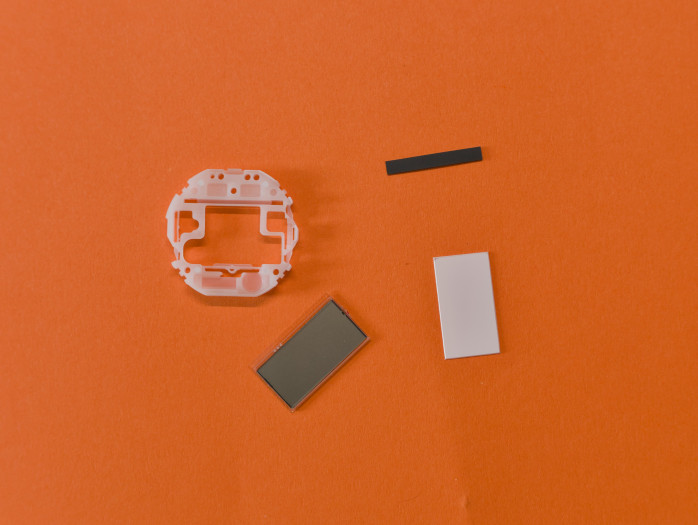

Bild 8/23: Das auseinandergebaute Kernmodul mit Display, Reflexionsfolie und leitendem Gummi (Bild: Tobias Költzsch/Golem)

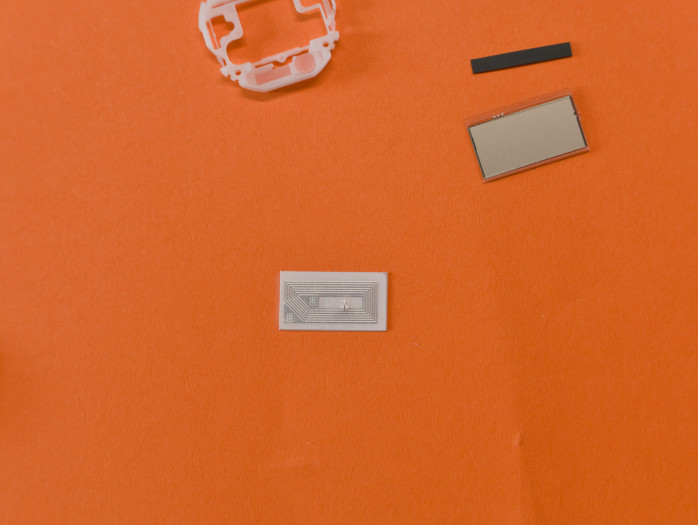

Bild 9/23: Der NFC-Sticker wird auf die Rückseite des Displays geklebt. (Bild: Tobias Költzsch/Golem)

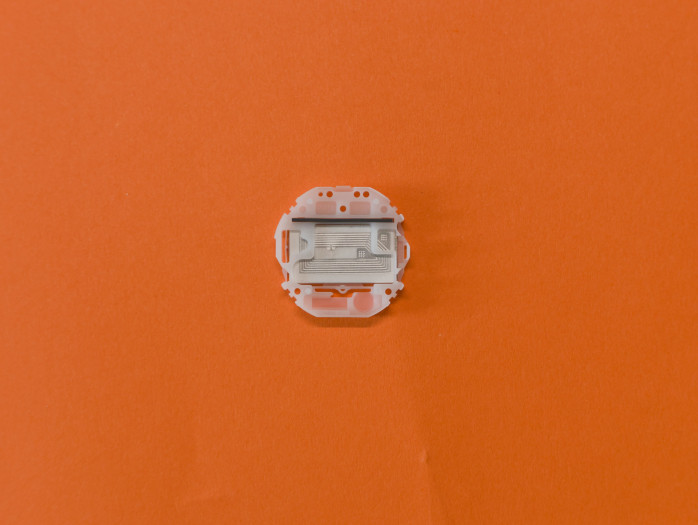

Bild 10/23: Das Display wird anschließende wieder zusammengebaut - es wird wiederverwendet. (Bild: Tobias Költzsch/Golem)

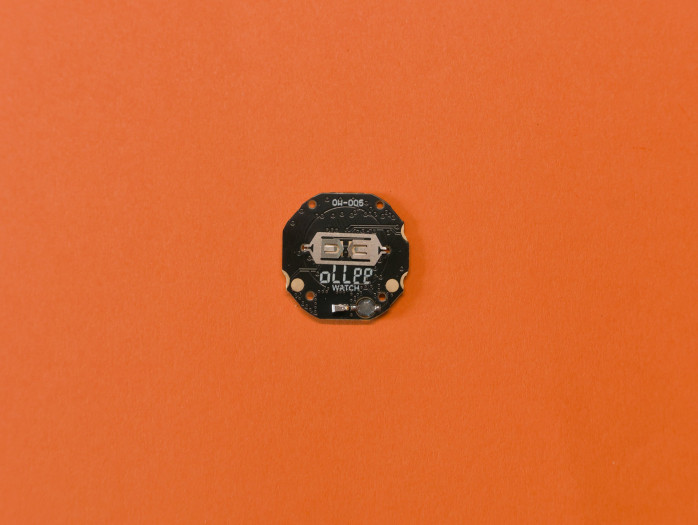

Bild 11/23: Der Batteriekontakt wird auf das Ollee-Watch-Modul gesetzt. (Bild: Tobias Költzsch/Golem)

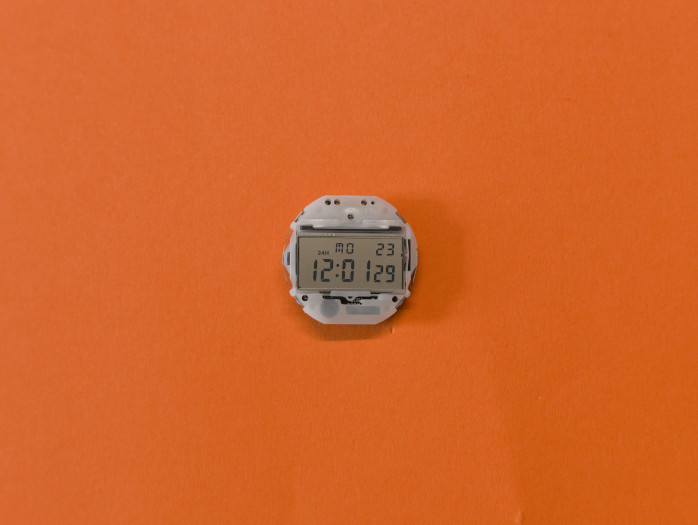

Bild 12/23: Wieder zusammengebaut ist zunächst kein Unterschied zum Original zu erkennen. (Bild: Tobias Költzsch/Golem)

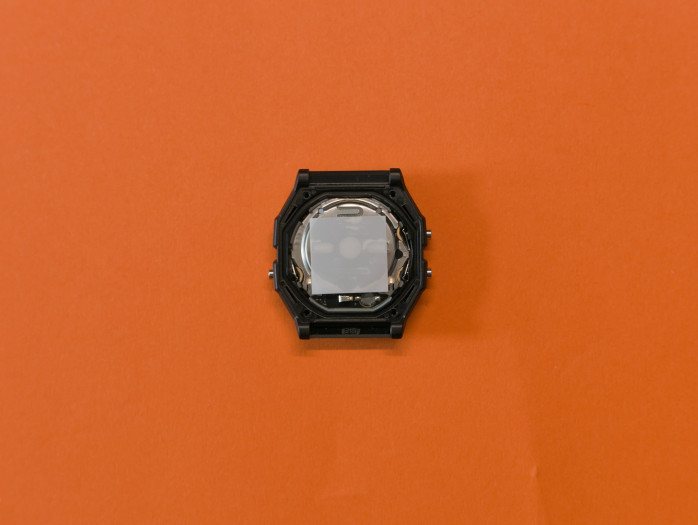

Bild 13/23: Das Innere der F-91W wird einfach wieder ins Gehäuse eingebaut. (Bild: Tobias Költzsch/Golem)

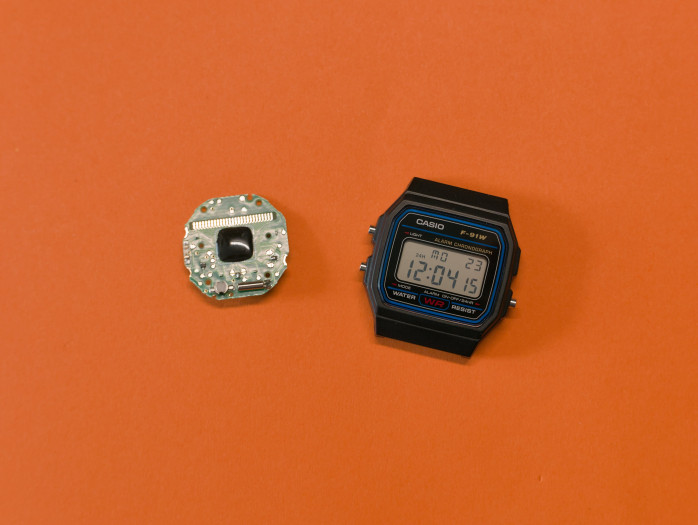

Bild 14/23: Die modifizierte F-91W und das Originalmodul von Casio (Bild: Tobias Költzsch/Golem)

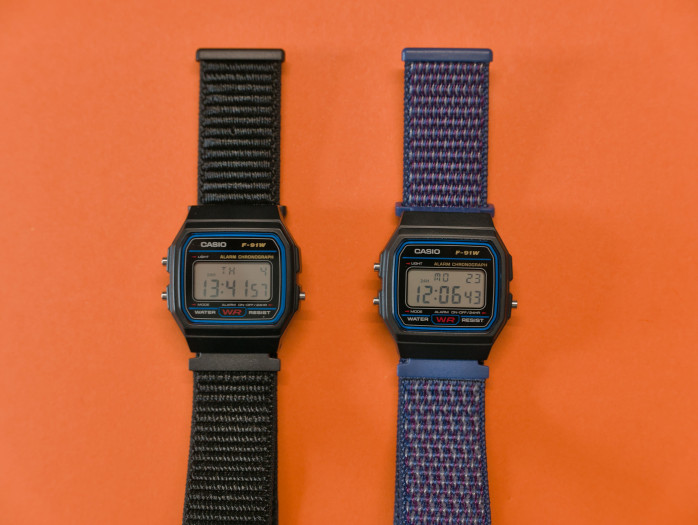

Bild 15/23: Rechts die Ollee Watch, links die Sensor Watch (Bild: Tobias Költzsch/Golem)

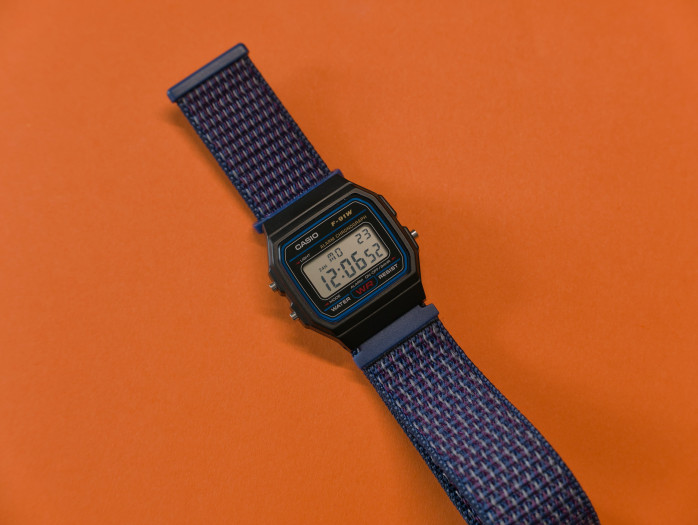

Bild 16/23: Die fertige Ollee Watch (Bild: Tobias Költzsch/Golem)

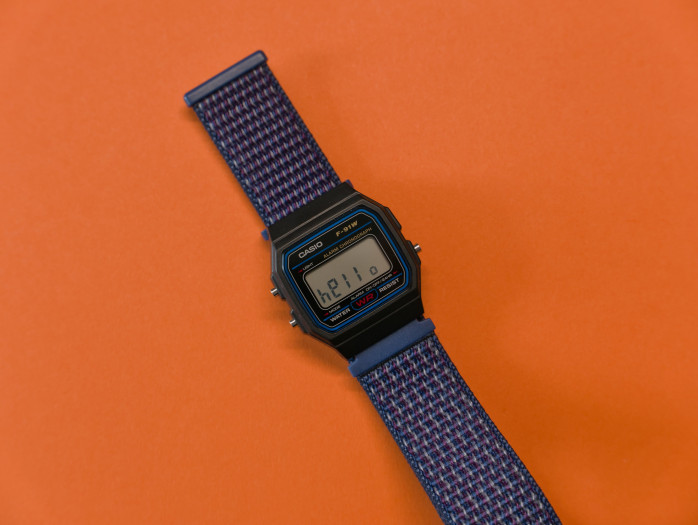

Bild 17/23: Die Sensor Watch ist ebenfalls ein Umbau der F-91W. (Bild: Tobias Költzsch/Golem)

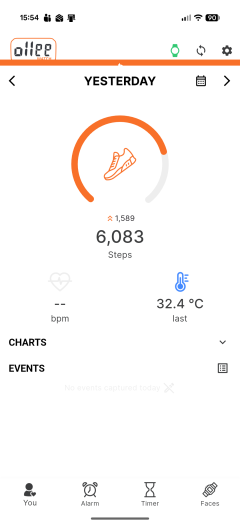

Bild 18/23: Die Startseite der Ollee-Watch-App mit der Aktivitätenübersicht (Bild: Tobias Költzsch/Golem)

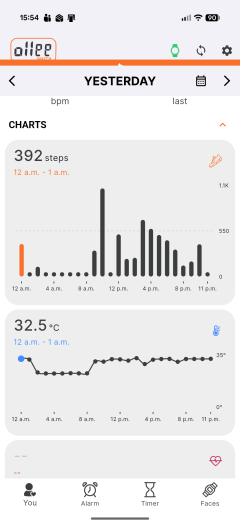

Bild 19/23: Die Schritte werden wie bei einer Smartwatch aufgeführt. Die Temperatur wird automatisch einmal pro Stunde gespeichert. (Bild: Tobias Költzsch/Golem)

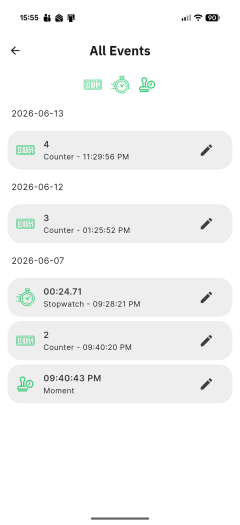

Bild 20/23: Stoppuhrzeiten und Counter lassen sich als Ereignisse speichern. (Bild: Tobias Költzsch/Golem)

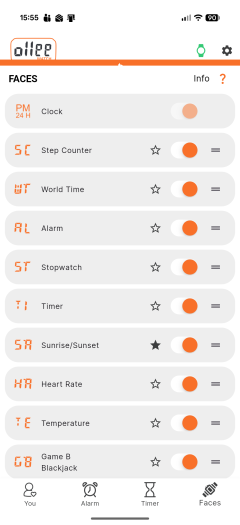

Bild 21/23: Die Watchfaces der Ollee Watch können in der App ausgewählt und angeordnet werden. (Bild: Tobias Költzsch/Golem)

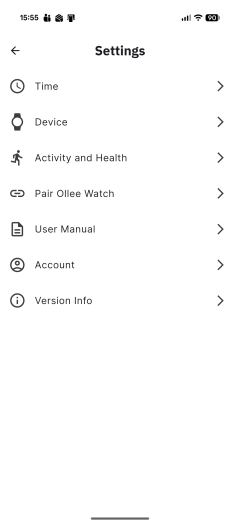

Bild 22/23: Die App ermöglicht eine Reihe von Einstellungen. (Bild: Tobias Költzsch/Golem)

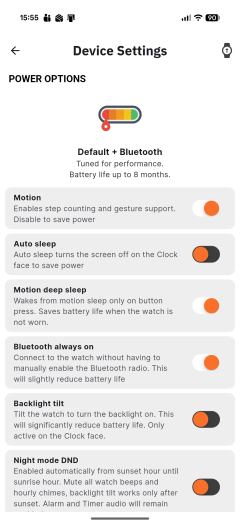

Bild 23/23: Über die Geräteeinstellungen lässt sich die Ollee Watch einfach am Smartphone konfigurieren. (Bild: Tobias Költzsch/Golem)
Anschließend bauen wir die F-91W mit dem neuen PCB so zusammen, wie wir sie auseinandergenommen haben. Die Batterie wird wiederverwendet. Je nach Nutzung soll sie bis zu ein Jahr mit Schrittaufzeichnung halten, bis zu drei Jahre ohne Aktivitätstracking. Haben wir die Uhr wieder zusammengesetzt, sieht sie auf den ersten und auch auf den zweiten Blick nicht anders aus als zuvor.
Drücken wir den Menübutton, merken wir aber schnell, dass wir es mit einer anderen Uhr zu tun haben: Unsere modifizierte F-91W hat mehr Funktionen als zuvor. Um die Uhr einzurichten, verbinden wir sie per Bluetooth mit der App auf unserem Smartphone: Die Ollee-App ist für Android und iOS verfügbar.
