Demontage - Schritt für Schritt

1. Game Boy auf die Rückseite drehen und Tri-Wing-Schrauben lösen. Deckel des Batteriefachs entfernen, darunter befinden sich weitere Tri-Wing-Schrauben.

•

Schrauben lösen, ... (Bild: Andrea Maurer)

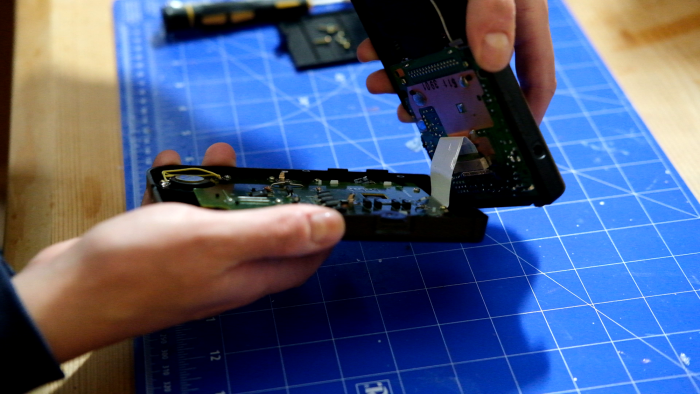

2. Gehäusevorderseite vorsichtig von der Rückseite abheben und aufklappen. Darunter befindet sich ein Flachbandkabel, das das Display mit der Hauptplatine verbindet. Das Flachbandkabel durch Ziehen am Anschluss der Hauptplatine lösen.

•

... als nächstes...

3. Hauptplatine und Audio-Platine durch Lösen der Kreuzschlitzschrauben von der Gehäuserückseite abschrauben und vorsichtig hochheben – achtgeben, dass die Verbindungskabel von Audio-Board und der unter der Hauptplatine befindlichen Spannungsreglerplatine (Power Regulator) unversehrt bleiben. Die Kabel sind grundsätzlich stabil und reißen bei etwas Zug nicht ab, nur stark dran ziehen sollte man nicht.

•

Als nächstes...

4. I/O-Platine mit dem Display durch Lösen der Kreuzschlitzschrauben von der Gehäusevorderseite abschrauben (es sind eins, zwei, drei ... echt viele Schrauben zu lösen) und vorsichtig abheben. Der Lautsprecher des Game Boy ist an der Platine angelötet. Das Display kann gegebenenfalls an der Scheibe haften, so dass sich die I/O-Platine nicht sofort vom Gehäuse löst. In diesem Fall die Platine vorsichtig hin- und herruckeln.

•

Als nächstes ist die I/O-Platine dran. (Bild: Andrea Maurer)

5. Silikonpads und Knöpfe von der Gehäusevorderseite abnehmen. Ein- und Aus-Schalter von der Gehäuserückseite entfernen. Steuerkreuz sowie A- und B-Knopf haben jeweils ein separates Silikonpad. Start- und Select-Knopf sind Knopf- und Silikonpad in einem. Insgesamt gibt es also vier Silikonpads, ein Steuerkreuz und zwei Hartplastikknöpfe sowie den Knopf für den Ein-/Aus-Schalter. Es kann passieren, dass einzelne Pads an der I/O-Platine haften. Daher auch dort nachsehen, sollten Pads fehlen.

•

Dann werden die Pads und Knöpfe abgenommen...

6. Möchte man die Scheibe des Game Boy später ersetzen oder gründlich reinigen, kann man sie entfernen, wie im vorherigen Teardown beschrieben. Auf einen Saugnapf zum Abheben der Scheibe kann man verzichten. Der Kleber ist in der Regel bereits so spröde, dass ein vorsichtiger, aber bestimmter Fingerdruck von der Innenseite des vorderen Gehäuseteils gegen die Scheibe ausreicht, um sie ohne Beschädigungen vom Gehäuse abzulösen; gegebenenfalls mit hochprozentigem Alkohol und vorsichtig mit einem Spudger nachhelfen.

•

Im nächsten Schritt wird die Scheibe entfernt. (Bild: Andrea Maurer)

Beim Game Boy Color, Pocket und Advance funktioniert die Demontage ähnlich. Wichtigste Unterschiede: Es gibt nur noch eine Platine, das Flachbandkabel ist am Ende der Platine mit einem Klemmmechanismus im Anschluss gesichert (zum Lösen links und rechts die Hebelchen am Anschluss nach vorne schieben) und das Display ist mit der Gehäusevorderseite verklebt (zum Lösen vorsichtig mit Spudger heraushebeln, gegebenenfalls Kleber mit hochprozentigem Alkohol aufweichen).

•

Zum Lösen die Hebel nach vorn schieben. (Bild: Andrea Maurer)

Soll nur die Scheibe, nicht aber das Display entfernt werden, sollte die Scheibe unter Zuhilfenahme eines Spudgers und gegebenenfalls eines Saugnapfes und einiger Tropfen Alkohol von außen vorsichtig herausgehebelt werden. In Sachen Knöpfe beziehungsweise Gehäuseteile gibt es beim Game Boy Color zusätzlich die Infrarotabdeckung sowie beim Advance die zwei Schultertasten sowie zwei Gehäuseseitenteile.

Jetzt wird gereinigt

Gehäuseteile innen und außen sowie Knöpfe und Silikonpads sollten mit einem feuchten Mikrofasertuch (Wasser mit etwas Spülmittel) gereinigt werden. Fest haftenden Schmutz gegebenenfalls vorsichtig mit einem Messer abtragen. Enge Stellen werden am besten mit einem Mikrofasertuch auf Messer- oder Spudgerspitze aufgelegt gereinigt.

•

Gehäuse reinigen. (Bild: Andrea Maurer)

Kontaktflächen der Knöpfe am I/O-Board und Cartridge Reader sollten mit einem alkoholgetränkten Wattestäbchen gereinigt, Platinen gegebenenfalls feucht mit einem gut ausgewrungenen Mikrofasertuch sachte abgewischt werden.

Kleberreste von Scheibe und Scheibenkontaktfläche am Gehäuse am besten mit Alkohol und Schaber oder Messer abtragen. Mit einem sauberen, feuchten Mikrofasertuch über das Display sowie die Vorder- und Rückseite der Scheibe wischen und mit einem trockenen Mikrofasertuch sofort nachwischen, damit keine Schlieren entstehen. Alles gut trocknen lassen.
