Lego, LEDs und 3D-Druck: Wir bauen eine Tastatur im Klemmbaustein-Gehäuse

Wie kriegen wir Tasten in Lego -Optik hin? Und wie passt die Tastatur in ein Klemmbausteingehäuse? Wir lassen der Kreativität freien Lauf.

24. März 2024 um 09:00 Uhr / Von Oliver Nickel

18 Kommentare News folgen (öffnet im neuen Fenster)

Unsere selbstgebaute Tastatur im Klemmbausteingewand fällt definitiv auf. (Bild: Oliver Nickel/Golem.de) — Unsere selbstgebaute Tastatur im Klemmbausteingewand fällt definitiv auf. Bild: Oliver Nickel/Golem.de

Dass es Spaß macht, Tastaturen selbst zu bauen, haben wir schon in einem ausführlichen Bericht zu Custom Keyboards (g+) und etlichen Details rund um dieses doch recht skurrile Hobby dargelegt. Doch was wäre, wenn wir uns das Gehäuse und die Tasten unserer Tastatur selbst bauen? Da kommen Klemmbausteine doch gerade recht. Hier lassen sich zwei nerdige Hobbys verbinden. Das Ergebnis: unsere Tastatur im Klemmbausteingehäuse.

Durch die Wahl unseres Materials wählen wir natürlich einen spaßigen und kreativen, aber auch etwas einfacheren Weg. Denn wir könnten unsere Tastatur natürlich auch in ein selbstmodelliertes Gehäuse aus dem 3D-Drucker oder sogar in eine selbstgeraspelte Schale aus Holz stecken. Klemmbausteine haben für uns aber ihren eigenen Charme.

Neue Angebote bei Golem Jobs(öffnet im neuen Fenster)

Zwei Auszubildende zu Fachinformatikern (m/w/d) Anwendungsentwicklung Staatliches Baumanagement Niedersachsen, Hannover (öffnet im neuen Fenster)

Informatiker*in für die Mitarbeit im Labor Rechenzentrum Informatik HAW Hamburg, Hochschule für Angewandte Wissenschaften, Hamburg,Homeoffice (öffnet im neuen Fenster)

Werkstudent (m/w/d) Technical Operations Card4Vend GmbH, Kassel (öffnet im neuen Fenster)

1st Level IT-Support (m/w/d) STIFTUNG MENSCH, Meldorf (öffnet im neuen Fenster)

IT-Architekt*in Infrastruktur und Systemlandschaft Landeshauptstadt Kiel, Kiel (öffnet im neuen Fenster)

Mitarbeiter Verfahrenssupport Qualitätssicherung Gesundheitswesen (w/m/d) IQTIG - Institut für Qualitätssicherung und Transparenz im Gesundheitswesen, Berlin (öffnet im neuen Fenster)

IT-Administrator (m/w/d) ZIEGRA Eismaschinen GmbH, Isernhagen (öffnet im neuen Fenster)

Projektmanager Innovation & KI-Pilot- und Zukunftsprojekte (m/w/d) RMV - Rhein-Main-Verkehrsverbund GmbH, Hofheim am Taunus (öffnet im neuen Fenster)

Dabei wollen wir uns nicht nur auf Lego als Marke konzentrieren. Wir packen deshalb die Steinesammlung aus und werfen den 3D-Drucker an, um unsere Tastatur im Klemmbausteinlook zu basteln.

Die richtige Tastatur auswählen

Doch eins nach dem anderen: Zunächst sollten wir uns überlegen, welche Art von Tastatur wir bauen wollen.

Bild 1/33: Tasten drucken wir mit dem 3D-Drucker aus. (Bild: Oliver Nickel/Golem.de)

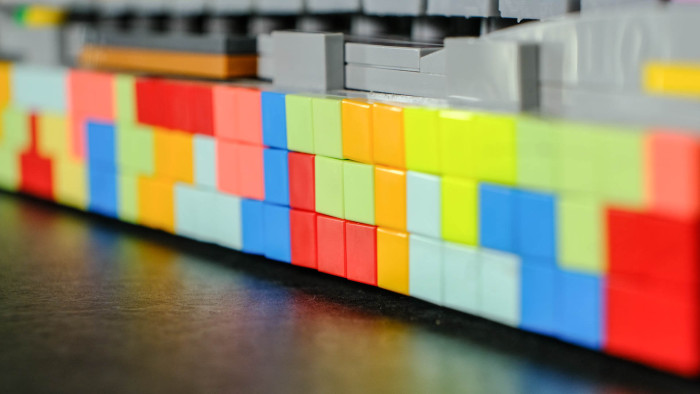

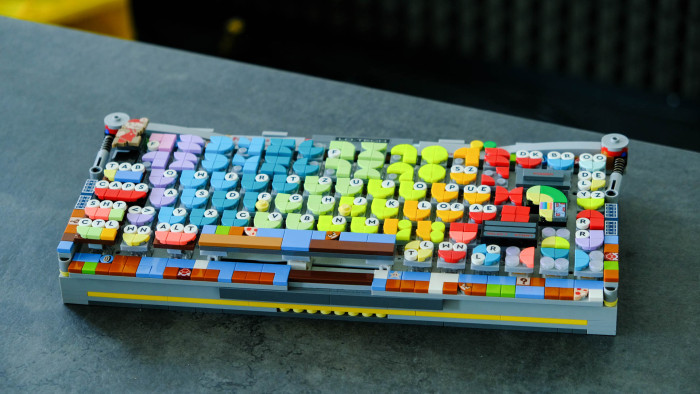

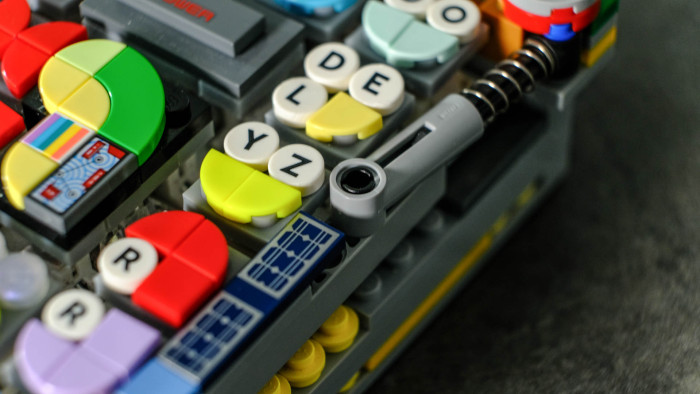

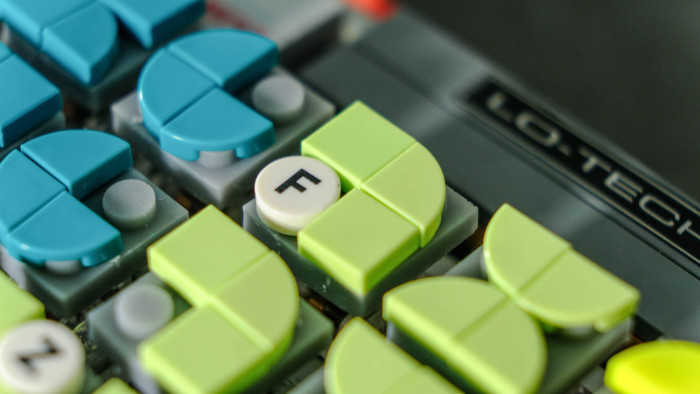

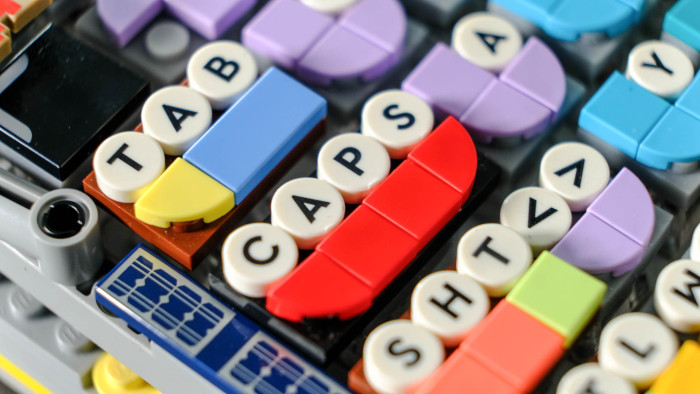

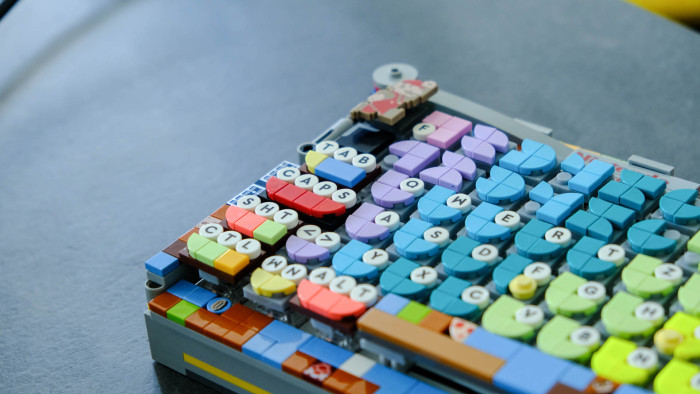

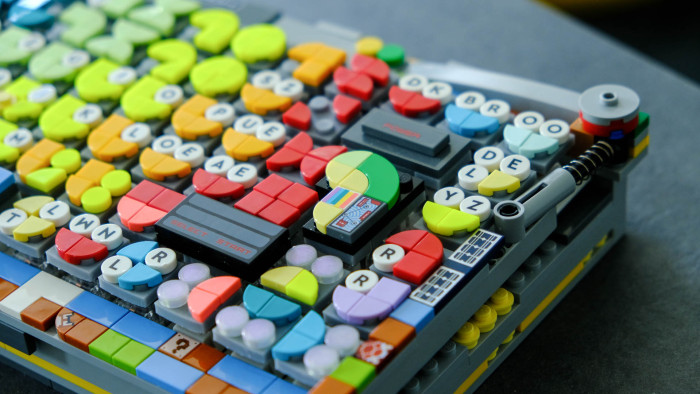

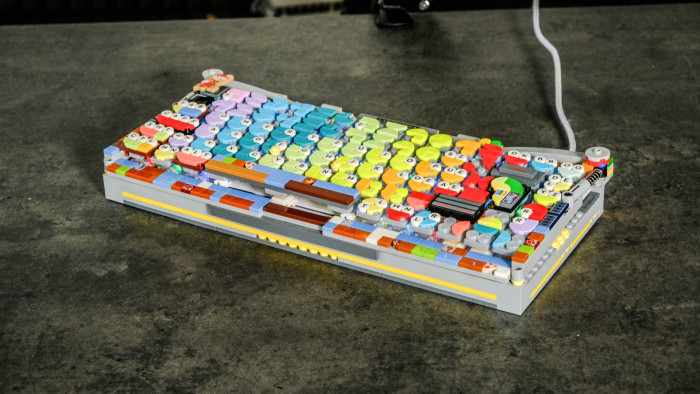

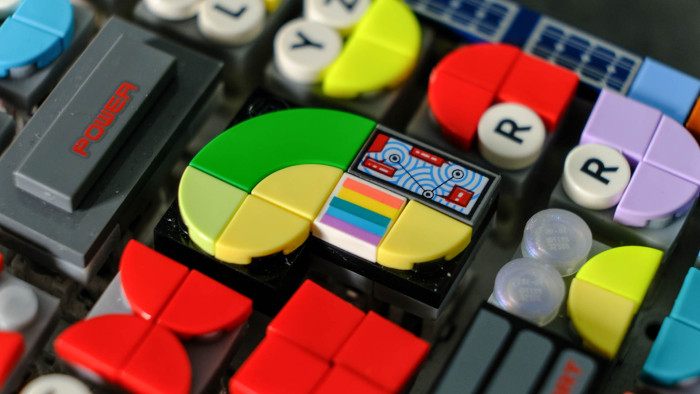

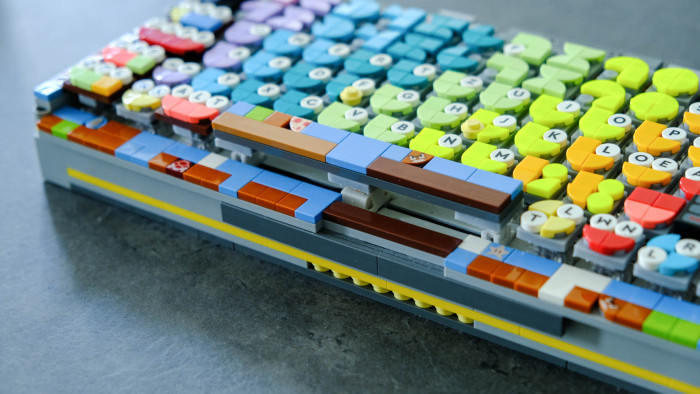

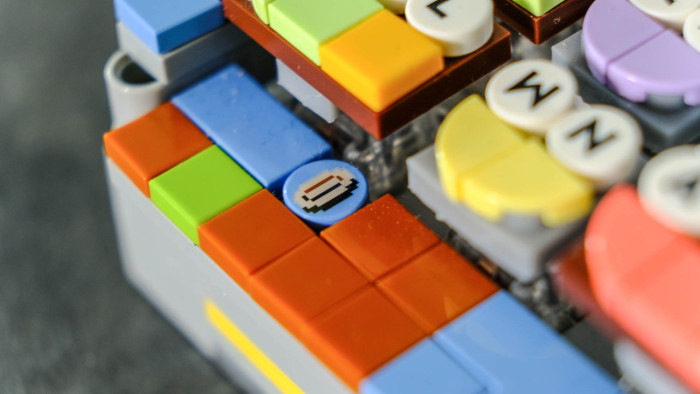

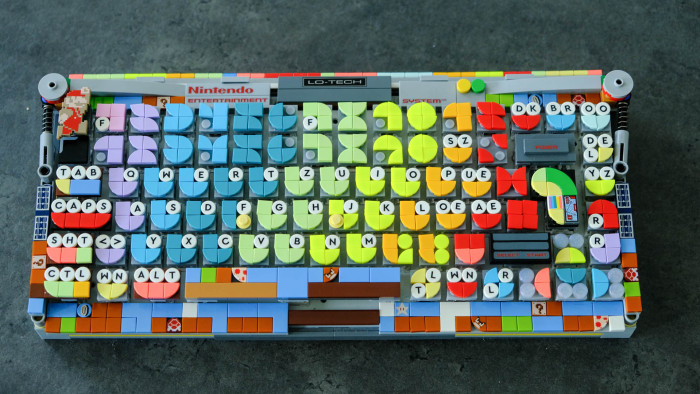

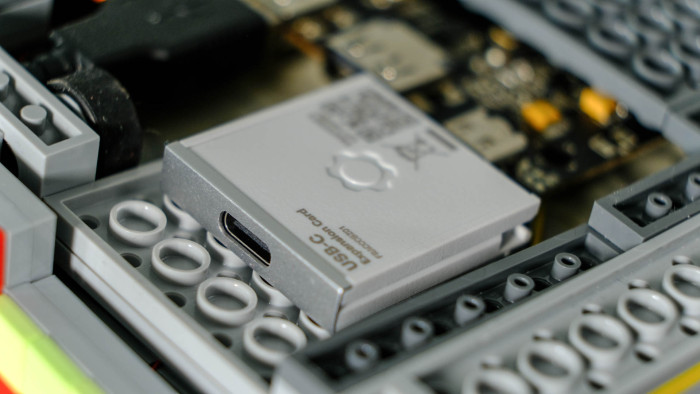

Bild 2/33: Die Lego-Tastatur (Bild: Oliver Nickel/Golem.de)

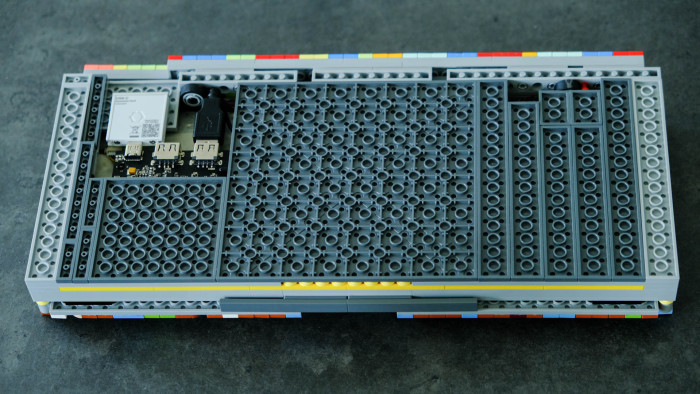

Bild 9/33: Die Unterseite ist vergleichsweise grau gehalten. (Bild: Oliver Nickel/Golem.de)

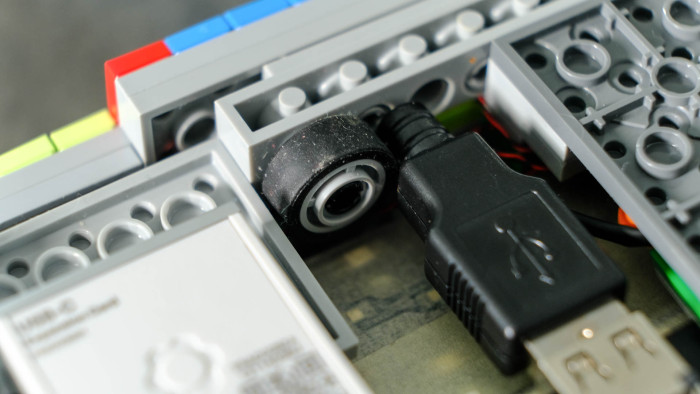

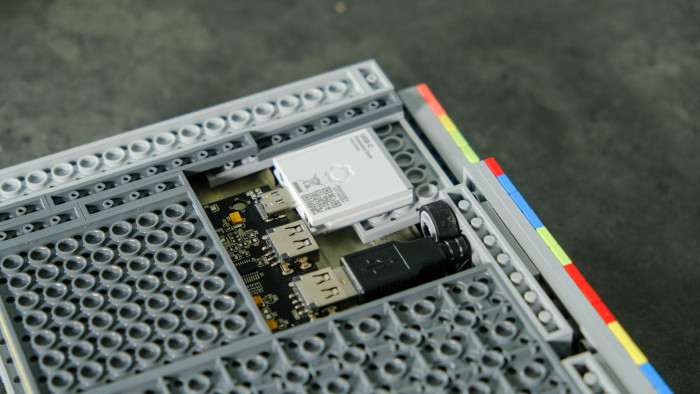

Bild 10/33: Gummireifen geben der Tastatur Halt auf dem Boden. (Bild: Oliver Nickel/Golem.de)

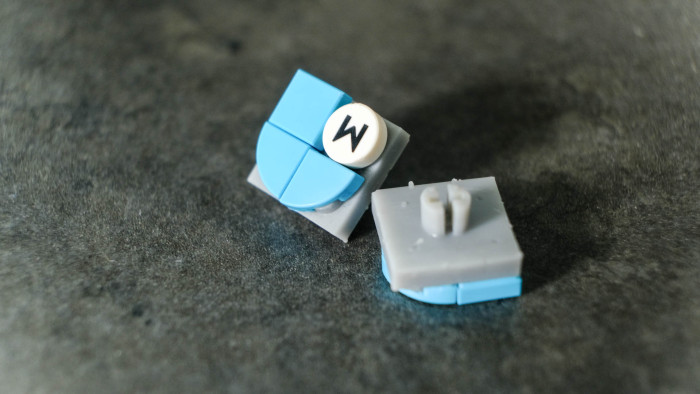

Bild 11/33: Die Tastenkappen werden mit 1x1-Fliesen dekoriert. (Bild: Oliver Nickel/Golem.de)

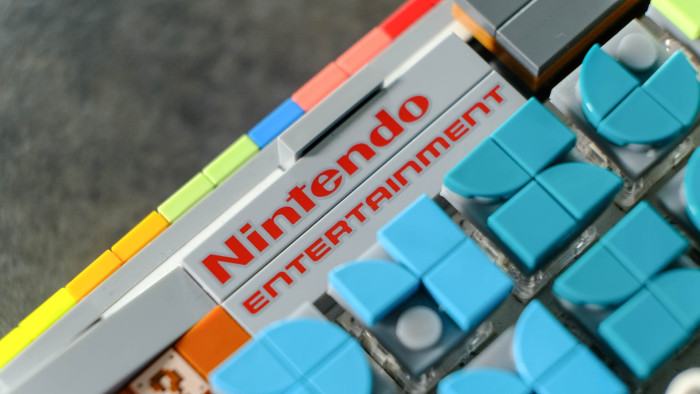

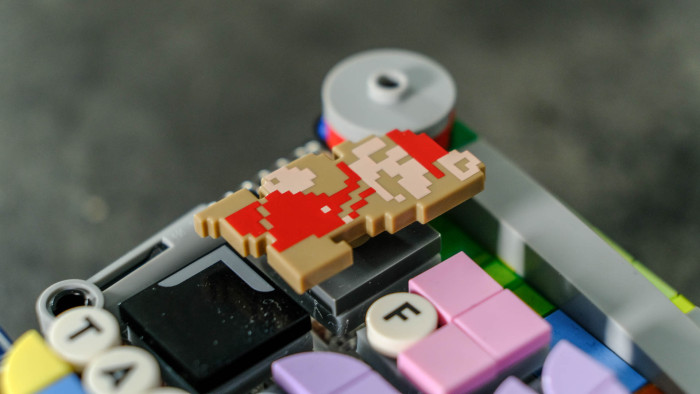

Bild 14/33: Mario schmückt die Escape-Taste. (Bild: Oliver Nickel/Golem.de)

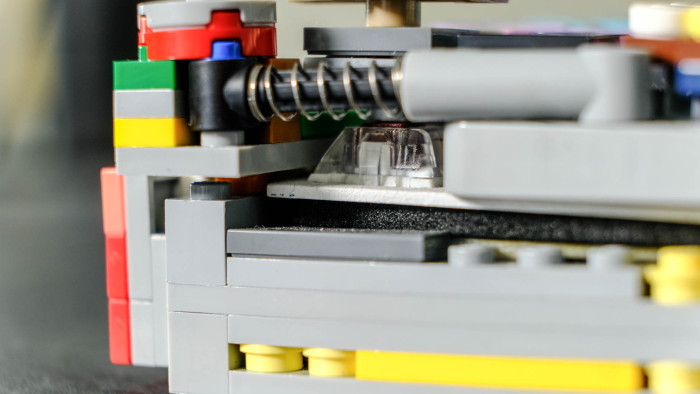

Bild 22/33: Die Tastatur klemmt zwischen zwei Steinebenen. (Bild: Oliver Nickel/Golem.de)

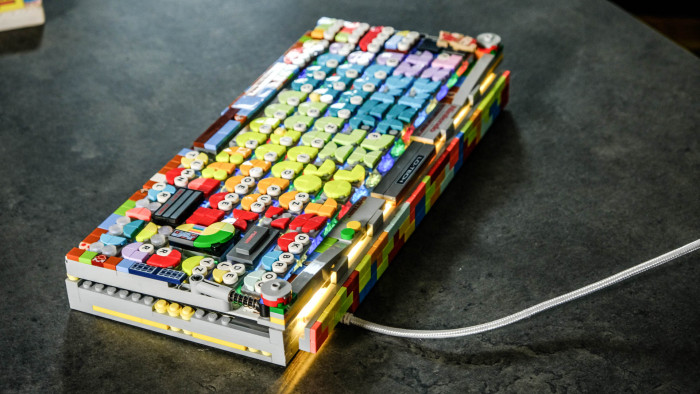

Bild 24/33: Wir haben etwas Beleuchtung installiert. (Bild: Oliver Nickel/Golem.de)

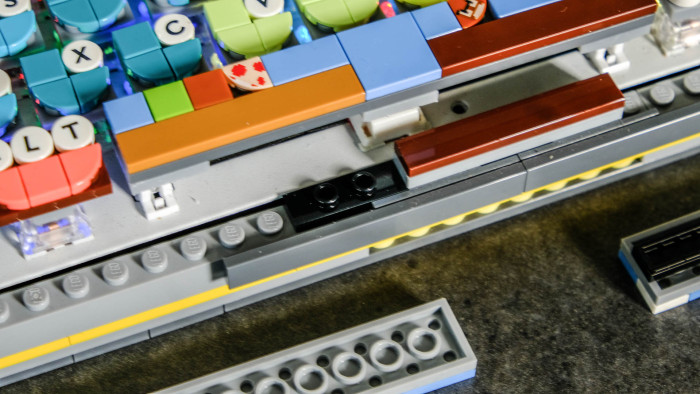

Bild 27/33: An den oberen und unteren Seiten bringen wir Blenden versetzt an. (Bild: Oliver Nickel/Golem.de)

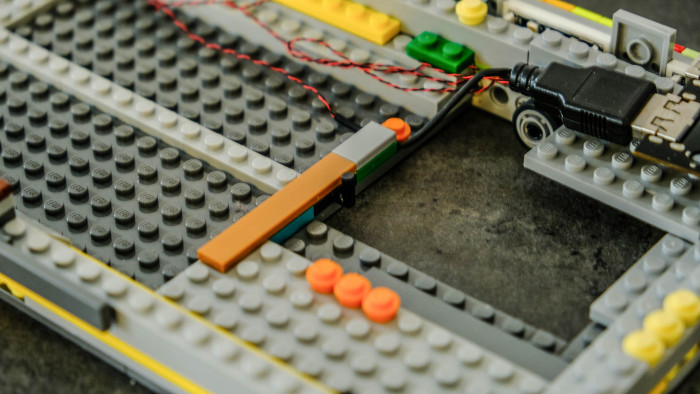

Bild 28/33: Der USB-Controller hängt an einem Haken. (Bild: Oliver Nickel/Golem.de)

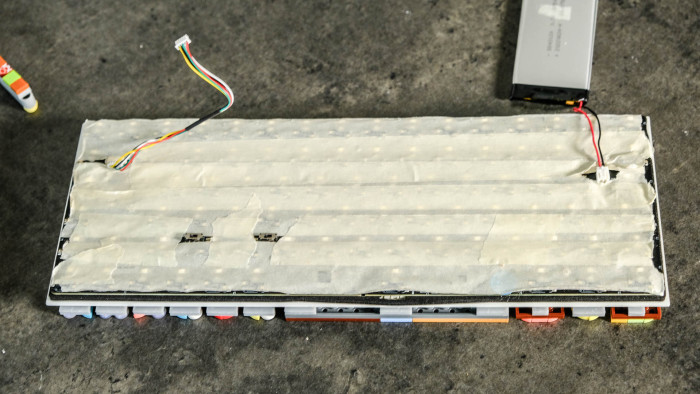

Bild 29/33: Eine einfache Tastaturmodifikation: Malertape auf der Rückseite dämmt die Tippgeräusche. (Bild: Oliver Nickel/Golem.de)

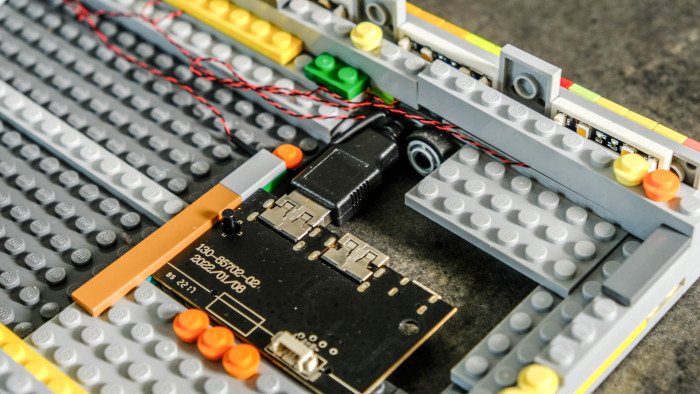

Bild 30/33: Der Controller wird in seinen Sockel gesteckt. (Bild: Oliver Nickel/Golem.de)

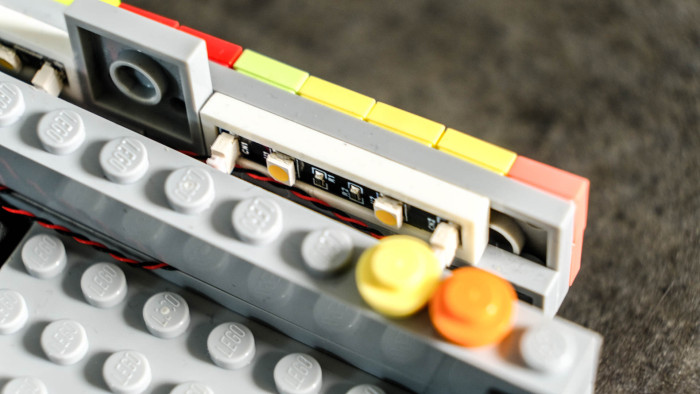

Bild 31/33: Die LED-Leuchten kleben in speziellen 1x4-Steinen. (Bild: Oliver Nickel/Golem.de)

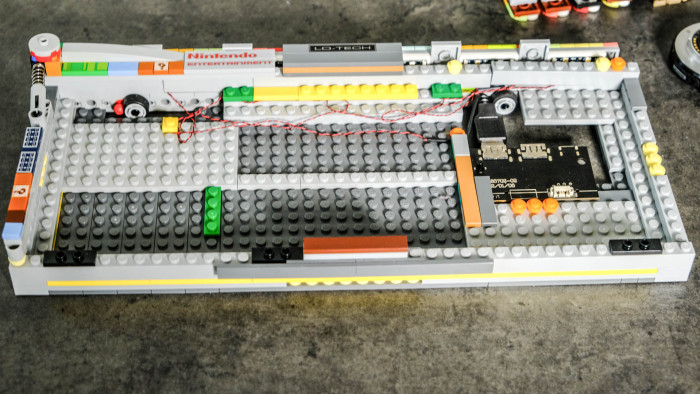

Bild 32/33: Die Tastaturschale sieht ohne Tastatur unscheinbar aus. (Bild: Oliver Nickel/Golem.de)

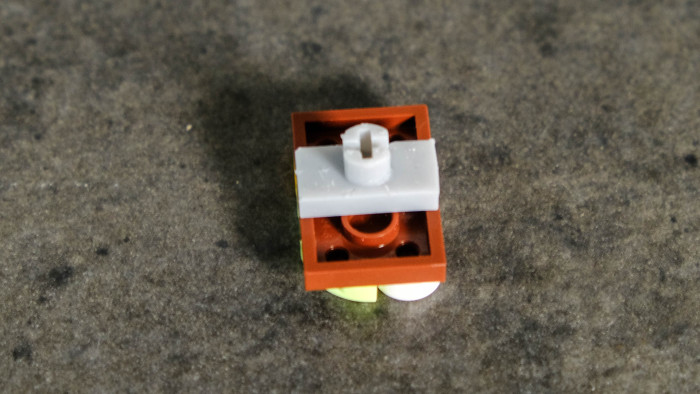

Bild 33/33: Einige Tasten benötigen angepasste Tastensockel. (Bild: Oliver Nickel/Golem.de)
