Grafikchip: AMD zeigt Vega 10 und erläutert Architektur

Raja Koduri zeigt den Vega-10-Chip.
Raja Koduri zeigt den Vega-10-Chip. (Bild: Marc Sauter/Golem.de)

Große Veränderungen bei der Vega-Generation: AMD hat HBM2-Stapelspeicher als schnellen Cache, neue Shader-Einheiten und eine verbesserte Geometrie- sowie Rasterizer-Stufe integriert. Hinzu kommt eine hohe FP32/FP16-Leistung und der Vega-10-Chip erweist sich in Doom als flott.

AMD hat auf dem Tech Summit im kalifornischen Sonoma erste eigene Informationen zur kommenden Vega-Grafikarchitektur und dem darauf basierenden Vega-10-Grafikchip bekanntgegeben. Eigene deshalb, weil Golem.de-Leser die Neuerung teils schon kennen, denn Sony verwendet in der Playstation 4 Pro eine GPU, die viele Ideen der Vega-Generation beinhaltet. Vor Ort zeigte AMD zwar keine Consumer-Produkte auf Basis eines Vega-Grafikchips, stellte aber ein Prototypsystem mit Doom aus und kündigte den Deep-Learning-Beschleuniger Radeon Instinct MI25 an.

Anzeige

Fünf Jahre lang will AMD an der Vega-Architektur gearbeitet haben, die Technologie soll verglichen mit Polaris über 200 Neuerungen umfassen. Allerdings konkretisierte der Hersteller nicht, was alles aufaddiert wurde. Ungeachtet dessen ist klar, dass AMD zumindest mit dem Vega-10-Chip wieder Marktsegmente anvisiert, die in den vergangenen Jahren vernachlässigt wurden oder durch Vega überhaupt erst erschlossen werden sollen. Als Zeitraum für die Veröffentlichung wurde das erste Halbjahr 2017 genannt.

Laut AMD etwas unter 500 Quadratmillimeter groß

Da AMDs Grafikchef Raja Koduri den Vega-10-Chip bereitwillig für Fotos hochhielt, können wir eine grobe Aussage zur Größe treffen: Die im 14LPP-Verfahren gefertigte GPU dürfte 500 bis 550 mm² aufweisen [Update: AMDs Raja Koduri sagte uns, Vega 10 sei etwas kleiner als 500 mm²]. Damit ist der Grafikchip voluminöser als der Polaris 10 einer Radeon RX 480 (232 mm²), der GP104 einer Geforce GTX 1080 (314 mm²) und der GP102 einer Titan X (471 mm²), aber kompakter als der monströse GP100 einer Tesla P100 (610 mm²). Die werden übrigens alle mit 14LPP-Technik oder 16FF+ gefertigt, sind also vom Prozess-Node her direkt vergleichbar.

  • Raja Koduri zeigt den Vega-10-Chip. (Foto: Marc Sauter/Golem.de)
  • Vega 10 mit zwei HBM2-Stacks (Foto: Marc Sauter/Golem.de)
  • Überblick zu den Neuerungen von Vega (Bild: AMD)
  • Fast alle Funktionseinheiten wurden überarbeitet. (Bild: AMD)
  • Als Videospeicher wird HBM2 genutzt. (Bild: AMD)
  • Angesteuert wird der von einem Cache-Controller. (Bild: AMD)
  • Der virtuelle Adressraum soll so bis zu 512 TByte betragen. (Bild: AMD)
  • Vega 10 schafft elf Polygone pro Takt. (Bild: AMD)
  • Neu sind Primitive Shader. (Bild: AMD)
  • Ein Workgroup Distributor delegiert Aufgaben an die Engines. (Bild: AMD)
  • Die ALUs beherrschen hohe INT8- und FP16-Raten. (Bild: AMD)
  • Der Rasterizer ist weitaus mächtiger. (Bild: AMD)
  • Die ROPs sind den L2-Caches untergeordnet. (Bild: AMD)
  • Das soll Deferred Shading beschleunigen. (Bild: AMD)

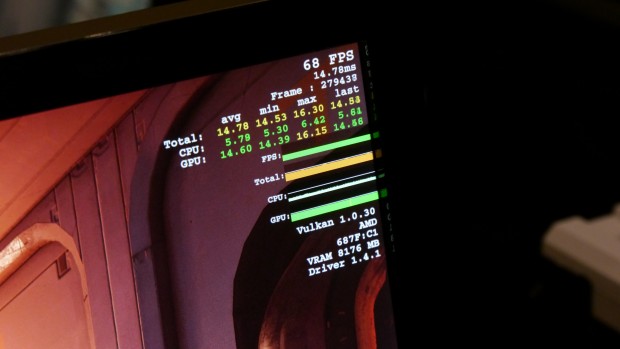

  • Doom auf Vega 10 (Foto: Marc Sauter/Golem.de)
