Dual Graphics und Frame Pacing im Test: Symbiose aus Kern und Karte

Was lange währt, wird endlich besser: Beim dritten Anlauf erreicht AMDs Dual Graphics für Kaveri eine deutlich höhere Spieleleistung durch die Kombination aus integrierter Grafikeinheit und dedizierter Karte. Frame Pacing ermöglicht eine gleichmäßige Bildrate.

28. Februar 2014 um 12:12 Uhr / Marc Sauter

19 Kommentare News folgen (öffnet im neuen Fenster)

Dual Graphics mit Kaveri und Frame Pacing im Test (Bild: Fabian Hamacher/Golem.de) — Dual Graphics mit Kaveri und Frame Pacing im Test Bild: Fabian Hamacher/Golem.de

Mit Kaveri versucht AMD im dritten Anlauf die Dual-Graphics-Probleme der Vorgängergenerationen Llano und Trinity respektive Richland in den Griff zu bekommen - mit Erfolg, so viel sei vorab gesagt.

Neue Angebote bei Golem Jobs(öffnet im neuen Fenster)

IT-Spezialist ERP-Schnittstellen (m/w/d) A.T.U Auto-Teile-Unger GmbH & Co. KG, Weiden,Home Office (öffnet im neuen Fenster)

Administrator/in mit Schwerpunkt Groupware und Softwareverteilung Bundesverfassungsgericht, Karlsruhe (öffnet im neuen Fenster)

Techniker (m/w/d) im Bereich IT, Informationselektronik oder Medizintechnik AMT Abken Medizintechnik GmbH, Hamburg (öffnet im neuen Fenster)

IT-Projektmanager (m/w/d) Martin Hartl Elektro-Fachgroßhandel GmbH, Freising (öffnet im neuen Fenster)

Ausbildung zum Fachinformatiker für Systemintegration (m/w/d) 2026 netgo, Freudenberg (öffnet im neuen Fenster)

AnLei Anwendungsbetreuerin / AnLei Anwendungsbetreuer (m/w/d) Landschaftsverband Rheinland, Köln (öffnet im neuen Fenster)

(Senior) Market Intelligence Manager (w/m/d) B. Braun SE, Melsungen (öffnet im neuen Fenster)

Sachbearbeiter Digitalisierung (m/w/d) Stabsstelle Digitalisierung Stadtverwaltung Donzdorf, Donzdorf (öffnet im neuen Fenster)

In der Theorie klang Dual Graphics schon immer gut: Einfach eine Accelerated Processing Unit (APU) kaufen, also einen Chip mit integrierter Grafikeinheit, und eine dedizierte Grafikkarte hinzustecken, um die Spieleleistung günstig fast zu verdoppeln. Was auf dem Papier nach einer tollen Technik klingt, funktioniert seit zwei Generationen von APUs nicht zufriedenstellend, denn trotz deutlich mehr Bildern pro Sekunde leidet das Spielgefühl unter einem sehr unregelmäßigen, stotternden Bildaufbau.

Noch 2011 sprach AMD von Hybrid Crossfire, denn um nichts anderes handelt es sich: Dual Graphics ist eine asynchrone Variante des 2005 erstmals vorgestellten Crossfire , einer Technik, um mit zwei oder mehr Grafikkarten gemeinsam Spiele oder Compute-Anwendungen zu berechnen. Asynchron deswegen, weil bei gewöhnlichem Crossfire mit dedizierten Steckkarten nur Modelle mit dem gleichen Chip verwendet werden können - also beispielsweise zwei Radeon R9 290X oder eine R9 290X und eine R9 290.

Einrichtung und Besonderheiten

Um Dual Graphics mit Kaveri nutzen zu können, muss neben einer APU eine Grafikkarte mit Oland-Chip und DDR3-Speicher verbaut werden - das grenzt die Auswahlmöglichkeiten auf die Radeon R7 240 und die R7 250 ein. Ist die dedizierte Grafikkarte im System verbaut, so muss das Monitorkabel daran angeschlossen werden, um Leistungseinbußen zu verhindern. Ist es hingegen mit dem Bildschirmausgang des Mainboards verbunden, so verringert sich die Bildrate messbar - in Tomb Raider erreichten wir nur noch 44 statt 49 fps.

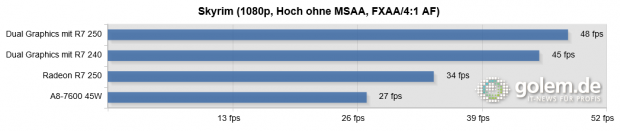

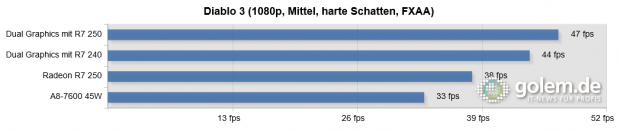

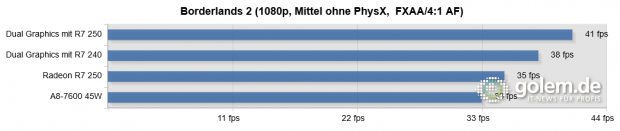

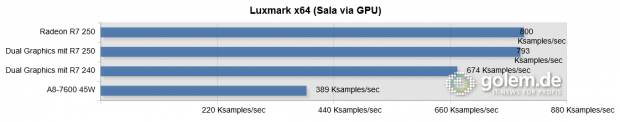

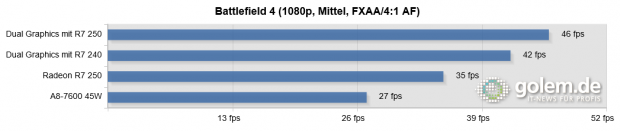

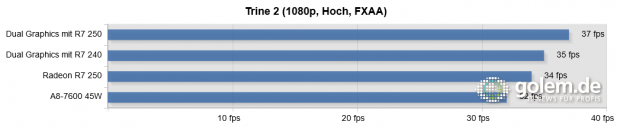

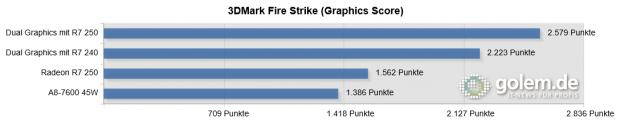

Bild 1/17: A8-7600 (45 Watt per cTDP), 2 x 8 GByte DDR3-2133 mit Dual-Rank, Win8.1 x64, Catalyst 14.2 Beta v1.3, High Quality AF, Frame Pacing aktiviert (Bild: Golem.de)

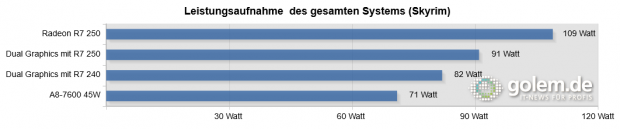

Bild 10/17: A8-7600 (45 Watt per cTDP), 2 x 8 GByte DDR3-2133 mit Dual-Rank, Gigabyte GA-F2A88XN-WIFI, Be Quiet Straight Power E9 400 Watt (Bild: Golem.de)

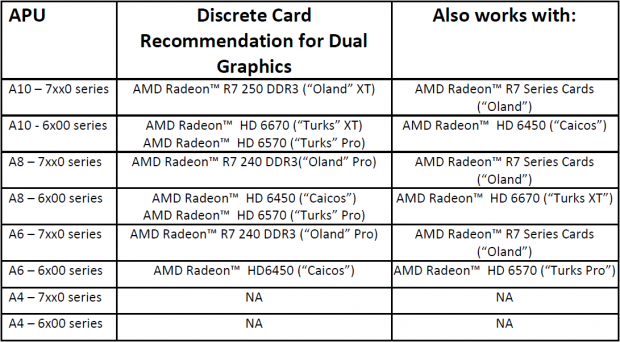

Bild 12/17: Übersicht zu Dual Graphics (Bild: AMD)

Bild 13/17: Dual Graphics wird im Control Center aktiviert. (Screenshot: Marc Sauter/Golem.de)

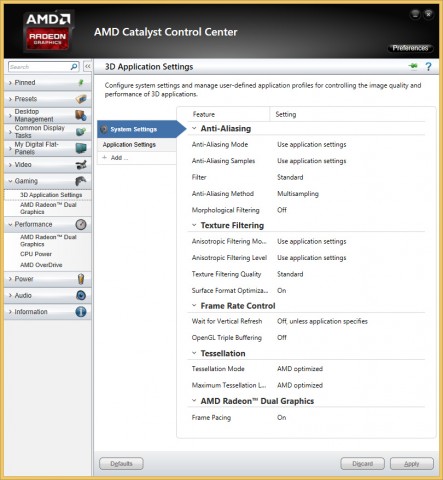

Bild 14/17: Frame Pacing ist automatisch eingeschaltet. (Screenshot: Marc Sauter/Golem.de)

Bild 15/17: Frame Pacing passt die Render- und die Dislay-Time an. (Bild: Nvidia)

Bild 16/17: Battlefield 4 profitiert stark von Frame Pacing. (Bild: EA)

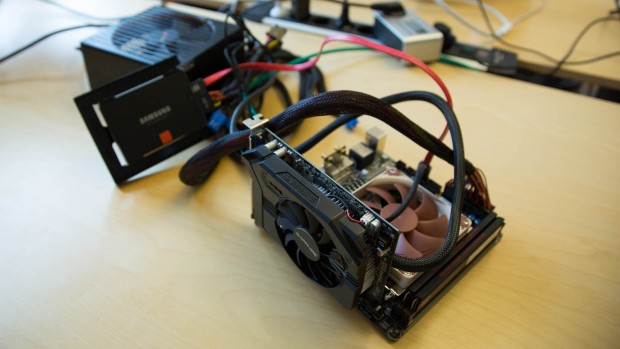

Bild 17/17: Das Kaveri-System mit dem Gigabyte GA-F2A88XN-Wifi und Sapphires Radeon R7 250 (Bild: Fabian Hamacher/Golem.de)
