Compact Flash: Neuer CFX-Standard soll 8 GByte pro Sekunde übertragen

Flash Memory Summit 2016

Die Compact Flash Association (CFA) möchte Speicherkarten für unkomprimierte 4K- und 8K-Videos etablieren. Der vorläufig CFX genannte Standard nutzt dafür mehrere PCIe-Lanes.

Artikel veröffentlicht am 13. August 2016, 10:02 Uhr, Marc Sauter

Neuer CFX-Standard für 8K-Aufnahmen (Bild: Lutz Labs/Heise)

Während Micro-SD-Karten über 100 MByte die Sekunde erreichen und die ersten Universal Flash Storage Cards mit über 700 MByte pro Sekunde vorgestellt wurden, wirken Compact-Flash-Speicherkarten mit bis zu 600 MByte die Sekunde fast schon lahm. Das möchte die Compact Flash Association (CFA) ändern und hat daher den neuen CFX-Standard vorgestellt.

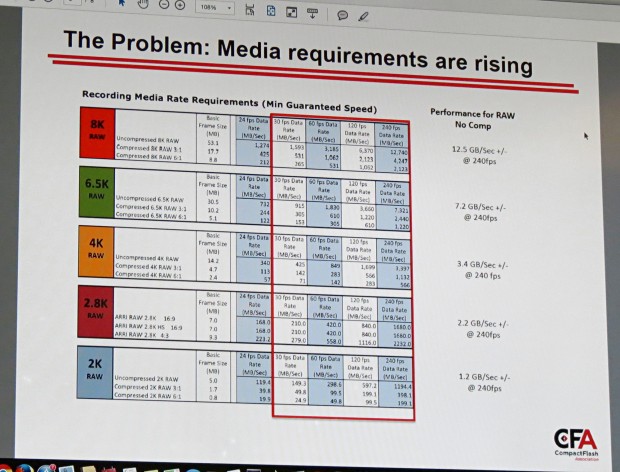

Der vorläufige Name kann sich noch ändern - wofür er steht, hat die Compact Flash Association nicht verraten. Hintergrund des neuen Standards sind hochauflösende Videoformate wie 4K, mit denen moderne Kameras aufnehmen können: Bei unkomprimierter Aufnahme von 60 Bildern pro Sekunde fallen 850 MByte pro Sekunde an. Bei einer 8K-Auflösung mit 60 fps sind es 3,2 GByte die Sekunde und mit 120 fps dann satte 6,4 GByte pro Sekunde.

•

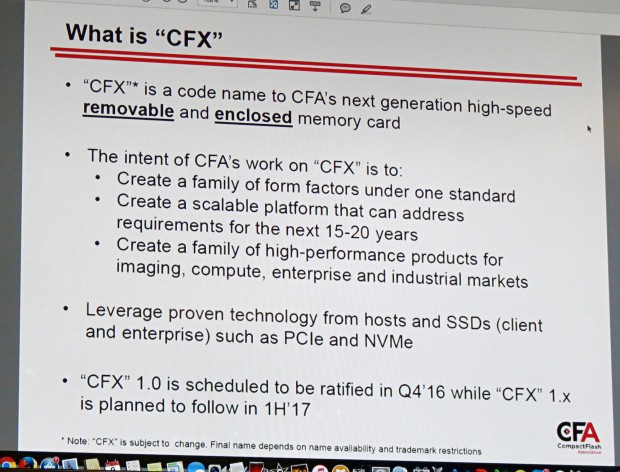

Präsentation zum CFX-Standard (Foto: Lutz Labs/Heise)

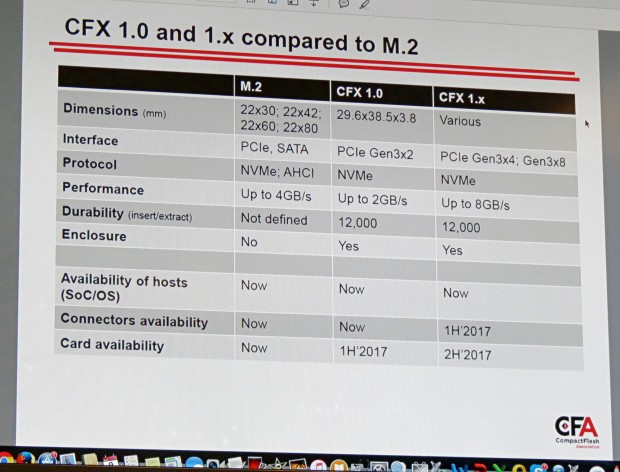

Wenig überraschend basiert CFX daher auf PCIe-Bahnen mit NVMe-Protokoll. Die erste Version nutzt zwei PCIe-3.0-Lanes und schafft somit 2 GByte pro Sekunde. Die Speicherkarten messen 38,5 x 29,6 x 3,8 mm und entsprechen daher den XDQ-Modellen. Für den kommenden CFX-1.x- und 2.0-Standard sieht die Compact Flash Association acht PCIe-3.0-Lanes vor, was ergo in einer Geschwindigkeit von 8 GByte pro Sekunde resultiert.

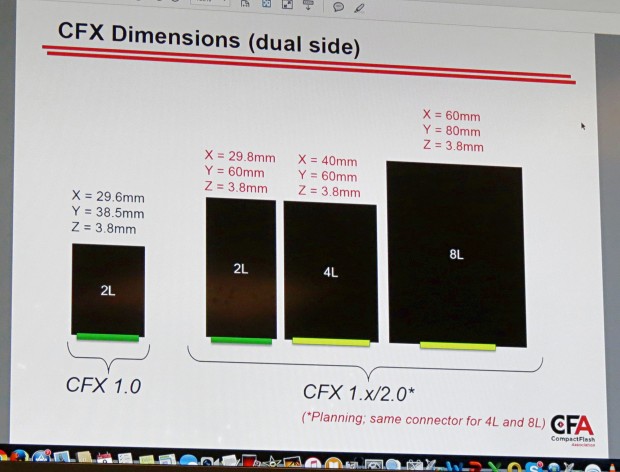

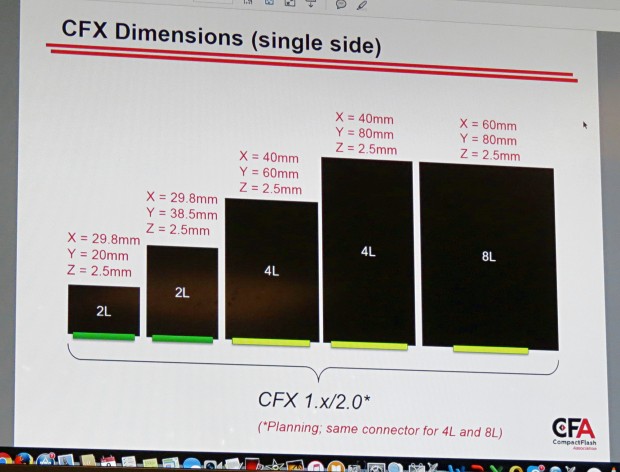

Je nach Formfaktor messen diese Karten gerundet 30 x 20 x 2,5 mm (Single-2L-Bausweise) bis 80 x 60 x 3,8 mm (Dual-8L-Module). Zur maximalen Kapazität hat sich die Compact Flash Association bisher noch nicht geäußert. Angesichts der Ausmaße sollte aber selbst die kleinste Single-Sided-Variante bei ihrem Erscheinen 1 TByte fassen und die größeren Karten mit doppelseitiger Bestückung das Vielfache. Der CFX-1.0-Standard ist für das erste Halbjahr 2017 angesetzt, CFX 1.x und 2.0 für das zweite Halbjahr.

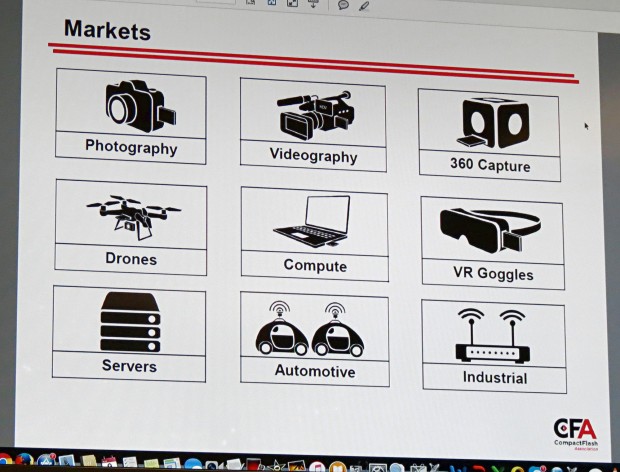

Der Compact Flash Association zufolge eignet sich der CFX-Standard nicht nur für Kameras, sondern unter anderem auch für Multicopter oder Server.
