Chipfertigung: 7-Nanometer-Technik arbeitet mit EUV-Lithografie

2018 soll es soweit sein: Der Chipmaschinenausrüster ASML plant die EUV-Lithografie als Option für den 7-Nanometer-Prozess. Zu den Kunden zählt TSMC, Intel ebenfalls.

Artikel veröffentlicht am ,
Bei der 10-Nanometer-Fertigung soll EUV-Lithografie eingesetzt werden.
Bei der 10-Nanometer-Fertigung soll EUV-Lithografie eingesetzt werden. (Bild: ASML)

ASML hat auf dem Investor Day 2014 seine Pläne für die EUV-Lithografie bekanntgegeben. Der niederländische Hersteller von Belichtungsmaschinen lieferte weitere Systeme an TSMC aus, Intel soll laut ASML bereits vier EUV-Maschinen einsetzen.

Stellenmarkt
  1. Biomedizinische*r KI-Wissenschaftler*in (m/w/d)
    Universitätsmedizin der Johannes Gutenberg-Universität Mainz, Mainz
  2. Data Analyst / Data Technology Engineer (w/m/d)
    DSD - Duales System Services GmbH, Köln
Detailsuche

Geplant ist die Belichtung mit Extreme Ultra Violet (EUV) für die 10-Nanometer-Fertigung von DRAM-, NAND- und einfachen Chips. Diese soll 2016 starten, große Prozessoren sollen 2018 zusammen mit der 7-Nanometer-Technik folgen. EUV setzt auf extrem kurze Wellenlängen, ohne die weitere Shrinks noch schwieriger werden.

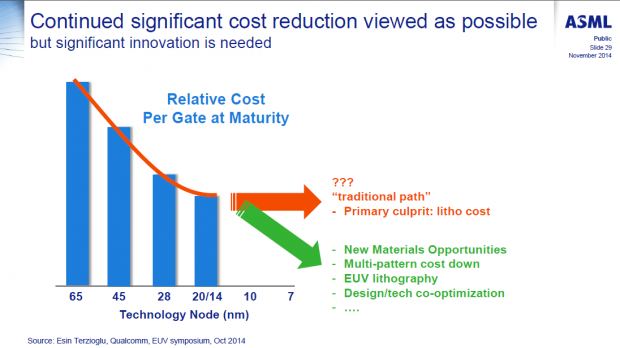

  • EUV soll mittelfristig die Kosten verringern. (Bild: ASML)
  • Für große Chips wird EUV erst bei 7 nm eingesetzt. (Bild: ASML)

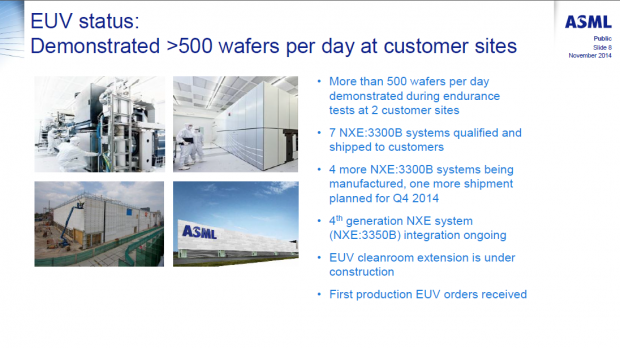

  • Mehrere EUV-Systeme sind bereits ausgeliefert. (Bild: ASML)

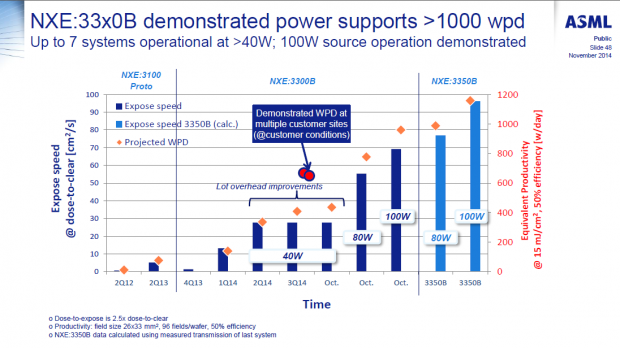

  • Neue EUV-Belichtungsmaschinen sollen den Wafer-Durchsatz erhöhen. (Bild: ASML)
  • Intel plant 10 nm noch ohne EUV. (Bild: Intel)

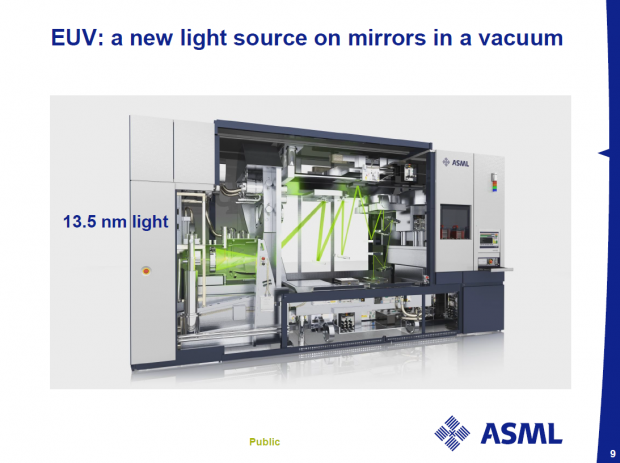

  • EUV arbeitet mit extrem kurzwelligen Röntgenstrahlen. (Bild: ASML)
Für große Chips wird EUV erst bei 7 nm eingesetzt. (Bild: ASML)

TSMC arbeitete bisher mit zwei NXE:3300B genannten Belichtungsmaschinen, nun kommen zwei neuere NXE:3350B hinzu und die beiden vorhandenen NXE:3300B werden aufgerüstet. Intel soll vier NXE:3300B nutzen, einer älteren Präsentation zufolge ist ebenfalls die Aufrüstung zu NXE:3350B geplant.

ASML erwartet pro NXE:3350B einen Wafer-Durchsatz von knapp 1.200 Scheiben pro Tag, wenn die 100-Watt-Version der Belichtungsmaschinen verwendet wird. Der leistungsschwächere 80-Watt-Prototyp erreicht etwas mehr als 900 und die aktuellen 40-Watt-Geräte unter 400 Wafer pro Tag.

Golem Karrierewelt
  1. Kubernetes – das Container Orchestration Framework: virtueller Vier-Tage-Workshop
    29.08.-01.09.2022, Virtuell
  2. Advanced Python – Fortgeschrittene Programmierthemen: virtueller Drei-Tage-Workshop
    23.-25.01.2023, Virtuell
Weitere IT-Trainings

Mit nur vier NXE:3350B kann TSMC keine Serienproduktion mit EUV-Lithografie und 10-Nanometer-Technik aufnehmen, bei dieser Strukturgröße soll vielmehr Schritt für Schritt die Abkehr von der Immersionslithografie erfolgen. Auch Intel plant die 10-Nanometer-Fertigung ohne EUV-Lithografie, bereitet sich aber ebenfalls darauf vor, diese Belichtung Art der Belichtung einzusetzen.

  • EUV soll mittelfristig die Kosten verringern. (Bild: ASML)
  • Für große Chips wird EUV erst bei 7 nm eingesetzt. (Bild: ASML)
  • Mehrere EUV-Systeme sind bereits ausgeliefert. (Bild: ASML)
  • Neue EUV-Belichtungsmaschinen sollen den Wafer-Durchsatz erhöhen. (Bild: ASML)
  • Intel plant 10 nm noch ohne EUV. (Bild: Intel)
  • EUV arbeitet mit extrem kurzwelligen Röntgenstrahlen. (Bild: ASML)
Intel plant 10 nm noch ohne EUV. (Bild: Intel)

Der Roadmap von ASML zufolge soll erst Intels P1276-Prozess ab 2018 mit EUV arbeiten. Hinter dieser Bezeichnung verbirgt sich die 7-Nanometer-Technik für CPUs, zuvor wird Intel weiterhin Immersionslithografie nutzen. Die enge Zusammenarbeit verwundert wenig, hält Intel doch 15 Prozent an ASML.
