Bitalino: Drohnen steuern wie ein Jedi

AR.Drohne mit Steuerhandschuh
AR.Drohne mit Steuerhandschuh (Bild: Hugo Silva)

In einem Youtube-Video zeigt Hugo Silva, wie er eine Drohne mit Hilfe von Hand- und Armbewegungen steuert. Golem.de erzählte er, wie das funktioniert und wie es dazu kam.
Von Alexander Merz

Hugo Silva stülpt sich eine Art Handschuh mit ein wenig Elektronik über, und dann lässt er mit Hand- und Armbewegungen den Quadrocopter Parrot AR.Drone auf- und absteigen und kurze Flugmanöver vollführen. Uns erklärt er, welche Elektronik im Handschuh steckt, wie er sie programmiert hat und wie wir selbst Dinge nach Art der Jedi steuern können.

Anzeige


Im Handschuh sind das Bitalino-Mikrocontrollerboard und mehrere Sensoren eingebaut, welche die Muskeltätigkeit erfassen und ein Beschleunigungssensor, sie erkennen die Bewegungen und Gesten der Hand und des Armes. Zur Erfassung der Muskeltätigkeit dient ein Elektromyographie-Sensor, wie Silva erklärt.

  • Drohne und Steuerungshandschuh (Foto: Hugo Silva)

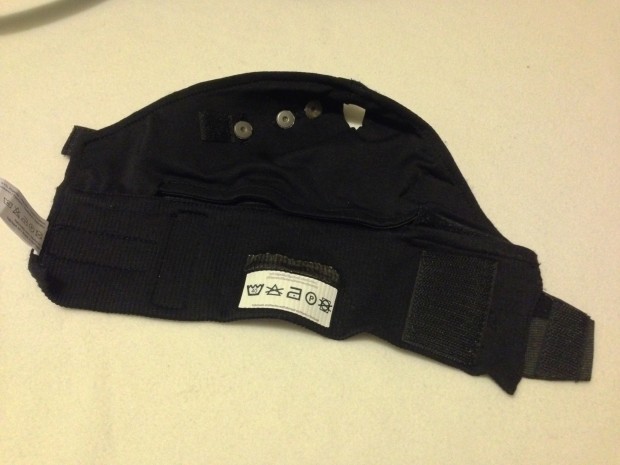

  • Der Handschuh von der Innenseite, die kleinen Metallplättchen sind EMG-Sensoren (Foto: Hugo Silva)

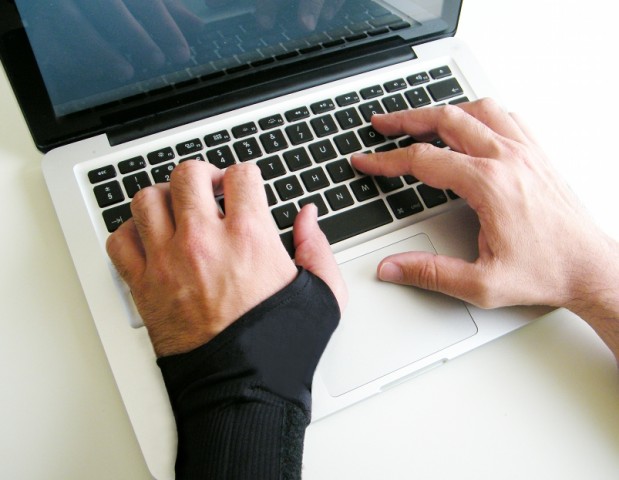

  • Das Design des Handschuhs gewährleistet sicheren Halt und gute Bewegungsfreiheit. (Foto: Hugo Silva)
  • Ein früher Entwurf als reines Armband ... (Foto: Hugo Silva)

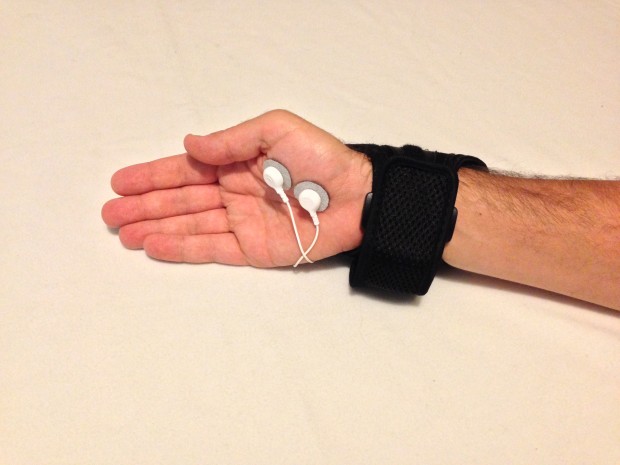

  • ..., bei dem die Gel-Elektroden noch an der Hand befestigt werden mussten. (Foto: Hugo Silva)
Drohne und Steuerungshandschuh (Foto: Hugo Silva)

Bei der Elektromyographie (EMG) wird der elektrische Stromfluss der Nervenfasern im Muskel beobachtet. Wenn ein Muskel entspannt ist, fließt kein oder nur wenig Strom durch die entsprechenden Nervenfasern. Wird er angespannt, steigt der Stromfluss. Der Sensor misst diese Änderungen der Strompotenziale. Auf diese Weise wird das Beugen der Hand erkannt. Der Beschleunigungssensor erfasst die Drehbewegung des Armes.

Diese Signale werden vom Mikrocontroller registriert und per Bluetooth über das Serial Port Profile (SPP) an einen Laptop geschickt. Dieser nimmt die empfangenen Daten auf und steuert mit Hilfe einer Python-Bibliothek die Drohne über WLAN. "Die grundlegende Umsetzung war nicht schwer", sagt Silva. Gerade die Ansteuerung der Drohne über die Python-Bibliothek habe er überraschend einfach gefunden.
