Bastelrechner: Raspberry Pi 4 erhält offiziellen Gehäuselüfter

Der Case Fan ist eine preiswerte Ergänzung für den Raspberry Pi. Er kühlt das System aktiv herunter und soll so die CPU-Drosselung vermindern.

Artikel veröffentlicht am 1. Dezember 2020, 11:08 Uhr, Oliver Nickel

Der Case Fan kann die Temperaturen des Raspberry Pi 4B niedriger halten. (Bild: Raspberry Pi Foundation)

Viele Drittanbieter stellen bereits aktive Luftkühlungssysteme und passive Heatsinks für den verbreiteten Bastelrechner Raspberry Pi 4B her. Die Raspberry Pi Foundation hat nun auch selbst ein offizielles Produkt im Angebot, welches die Temperaturen der BCM2711-Vierkern-CPU niedriger halten soll. Der Raspberry Pi Case Fan wird allerdings nicht direkt auf den Prozessor gesetzt. Stattdessen wird er als zusätzlicher Lüfter in einem Gehäuse angebracht.

Offiziell wird das ebenfalls von der Foundation verkaufte Raspberry Pi Case unterstützt. Theoretisch lässt sich ein solcher Lüfter aber auch in andere angepasste Gehäuse einbauen. Das ist insofern sinnvoll, als das offizielle Case für die thermische Leistung des Computers eher nachteilig ist, wie Elliot Williams von Hackaday in einem Overclocking-Test festgestellt hat. Angetrieben wird der offizielle Case Fan übrigens über drei Pins (5V, Ground, GPIO 14) auf der GPIO-Schnittstelle des Raspberry Pi. Diese sollten hier nicht in Benutzung sein.

Unter Volllast weniger Hitze

Zusammen mit dem ebenfalls beiliegenden passiven Heatsink, das direkt auf die CPU geklebt wird, sollen wesentlich niedrigere Temperaturen möglich sein. Das zeigt die Foundation in einigen Benchmarks. Das Kompilieren eines Kernels treibt die CPU so etwa nicht über 70 Grad Celsius hinaus. Ohne aktive Kühlung werden hier schnell Temperaturen von fast 85 Grad erreicht, so dass die CPU drosseln muss und langsamer rechnet.

•

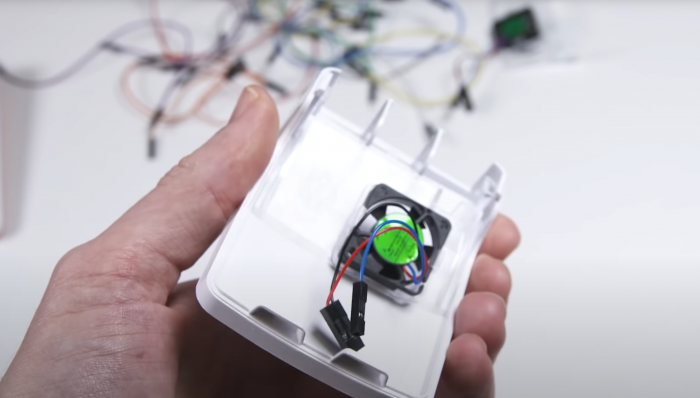

Raspberry Pi Case Fan (Bild: Raspberry Pi Foundation)

Der Case Fan zieht in einem geschlossenen Gehäuse Luft über die USB- und Ethernetanschlüsse des Raspberry Pi 4B. Diese sind teilweise offen und daher luftdurchlässig. Als Auslass dient etwa der SD-Kartenslot auf der gegenüberliegenden Seite des Computers, der ebenfalls nicht luftdicht verschlossen ist. Luft kann so über das komplette Board geleitet werden und das System so relativ effizient kühlen.

Der Case Fan kann derzeit für knapp 5 Euro bei diversen Onlinehändlern bestellt werden. Eine komplette Liste stellt die Raspberry Pi Foundation auf einer separaten Webseite zur Verfügung. Darin enthalten sind der kleine Lüfter selbst, ein CPU-Heatsink und eine Kunststoffeinlage für das offizielle Raspberry-Pi-Gehäuse.
