Bastelrechner: Arduino-Board hat FPGA integriert

Das Spartan Edge Accelerator Board ist mit ESP32-Chip und FPGA für Bastler interessant, die kleine Applikationen und Roboter von Grund auf selbst programmieren wollen. Die bekannte und zum großen Teil gut dokumentierte Arduino-Umgebung ist dabei eine Einstiegshilfe.

Artikel veröffentlicht am ,
Bastelrechner: Arduino-Board hat FPGA integriert
(Bild: Seeed/Montage: Golem.de)

Der IoT-Onlinehändler Seeed bietet das Spartan Edge Accelerator Board an. Dieses kombiniert den bekannten Formfaktor des Arduino Uno mit einem programmierbaren FPGA-Chip. Als CPU wird ein ESP32 eingesetzt, der auf einem Die auch 2,4-GHz-WLAN und Bluetooth 4.1 unterbringt. Der FPGA-Chip ist ein Xilinx Spartan-7 (XC7S15). Seeed gibt an, dass das System bei 100 MHz Takt 12.800 Logic Cells - die grundlegenden Elemente für eigene Schaltungen - und 360 KByte Blocksarbeitsspeicher biete. Damit lassen sich theoretisch private Bastelprojekte oder simple Machine-Learning-Applikationen betreiben.

Stellenmarkt
  1. MorphoSys AG, Planegg Raum München
  2. Viessmann Group, Berlin

Das Board hat zehn I/O-Pins, die von Nutzern programmiert werden können - etwa für I2C-Geräte oder Power-Verbinder. Auch ein Sechs-Achsen-Gyroskop, Mini-HDMI und ein CSI-Kamerainterface sind vorhanden. Die Sensoren könnten das FPGA-Board dadurch auch für eigene Roboterprojekte geeignet machen. Das Board ist mit dem beliebten Arduino Uno und dem Seeeduino V4.2 kompatibel. Auf der Rückseite befindet sich zudem ein ICSP-Port, der von Arduino-Platinen bekannt ist.

Für die Programmierung stellt der Entwickler eine Anwendungsschnittstelle bereit. Die Arduino FPGA API ist auch auf dem Portal Github einsehbar. Sie ermöglicht etwa das Programmieren der GPIO-Pins und der RGB-LEDs. Die Nutzung dieser API erfordert allerdings, zuvor die Spi2gpio-Logik auf das Board zu laden. Diese ist ebenfalls auf Github verfügbar.

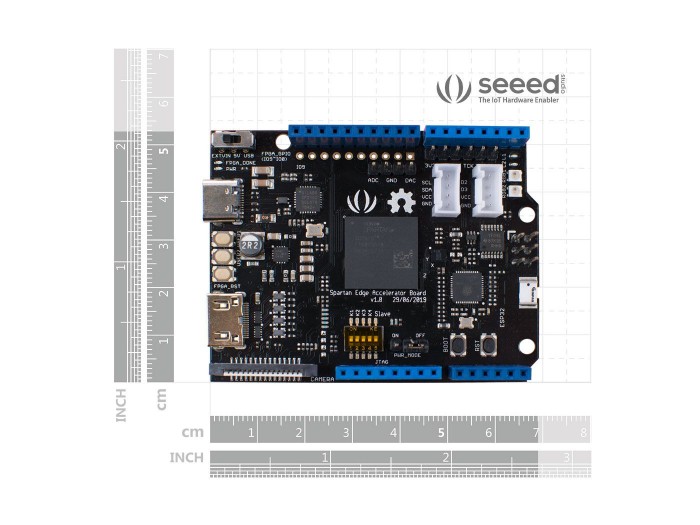

  • Spartan Edge Accelerator Board (Bild: Seeed)

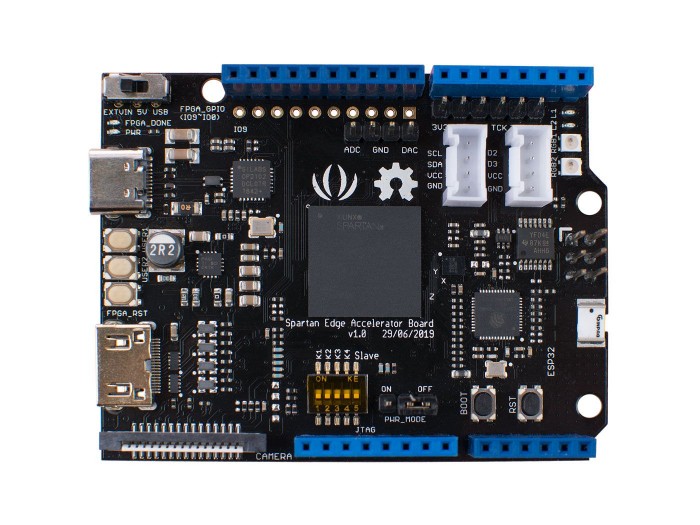

  • Spartan Edge Accelerator Board (Bild: Seeed)

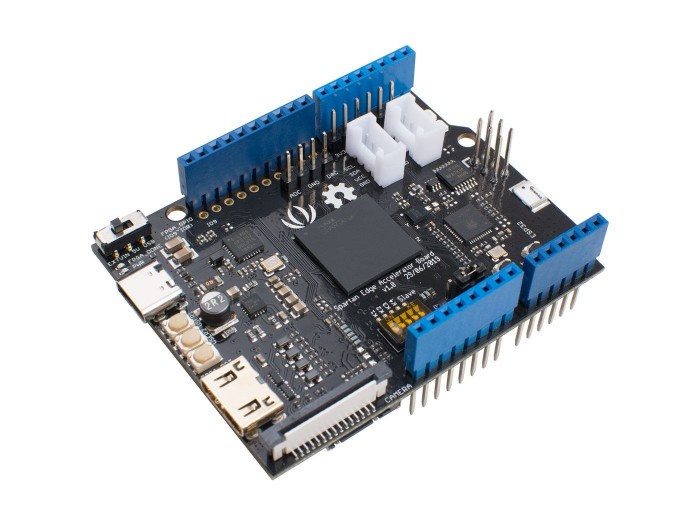

  • Spartan Edge Accelerator Board (Bild: Seeed)
  • Spartan Edge Accelerator Board (Bild: Seeed)
Spartan Edge Accelerator Board (Bild: Seeed)

Seeed bietet seine FPGA-Platine für etwa 36 US-Dollar an. Allerdings wird das Produkt erst ab dem 10. Oktober 2019 verfügbar sein. Preislich gehört es derzeit zu den günstigeren Boards dieser Produktkategorie.
