Apple Silicon: Hybrid-Speicher-Prozessor für Macbooks

Künftiges Apple Silicon könnte Chiplet-Stacking nutzen, um zwei Sorten von DRAM für mehr Performance und Effizienz anzubinden.

Artikel veröffentlicht am ,
Der M1 verbindet SoC und DRAM auf einem Package.
Der M1 verbindet SoC und DRAM auf einem Package. (Bild: Apple)

Bei Apple wird darüber nachgedacht, kommendes Apple Silicon mit einem hybriden Speichersubsystem auszustatten: Statt nur eine DRAM-Sorte zu verwenden, könnte Apple zwei Varianten an den Prozessor ankoppeln. Das würde die Leistung und die Effizienz des Konstrukts verbessern, weshalb im Patentexplizit von mobilen Geräten - ergo Macbooks - die Rede ist.

Stellenmarkt
  1. (Senior) IT Security Engineer (w/m/d)
    NSCON GmbH, Frankfurt, München, Hamburg, Berlin, Köln (Home-Office)
  2. IT Network Specialist (m/w/d)
    engelbert strauss GmbH & Co. KG, Biebergemünd
Detailsuche

Beim aktuellen M1-Chip (Test) setzt Apple auf ein SoC, das sich zusammen mit LPDDR4X-Speicher auf einem Package befindet. Das 2016 eingereichte Patent hingegen enthält Darstellungen von Chiplet-Designs, bei denen mit 2.5D- und 3D-Stacking gearbeitet wird. Wichtig ist dabei, dass der Prozessor über hybriden Speicher verfügt.

Der Cache-DRAM hat wenig Kapazität, aber eine sehr hohe Transferrate, und der Main-DRAM sichert viele Daten, jedoch mit geringerer Geschwindigkeit. Möglich wird das durch Stacking, sodass der Speicher entweder neben (2.5D) oder über (3D) dem Prozessor platziert wird. Apples Zeichnungen zeigen, dass der Cache-DRAM gestackt und der Main-DRAM als PoP (Package on Package) auf oder regulär neben dem SoC sitzt, sprich auf Träger oder dem Mainboard.

  • Cache-DRAM via 2.5D-Stacking und Main-DRAM via PoP (Bild: Apple)

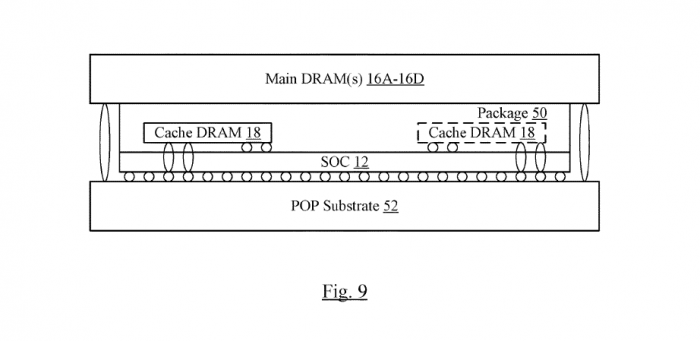

  • Cache-DRAM via 3D-Stacking und Main-DRAM via PoP (Bild: Apple)
  • Cache-DRAM via 2.5D-Stacking und Main-DRAM als dediziertes Package (Bild: Apple)

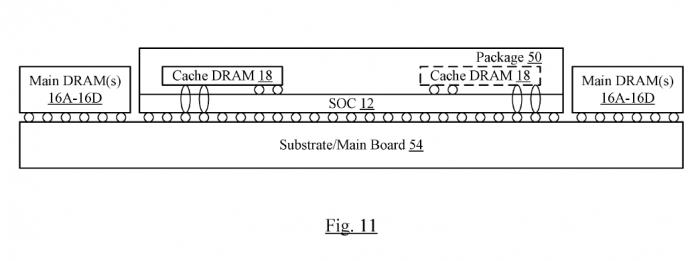

  • Cache-DRAM via 3D-Stacking und Main-DRAM als dediziertes Package (Bild: Apple)
Cache-DRAM via 2.5D-Stacking und Main-DRAM via PoP (Bild: Apple)

Welche DRAM-Sorten hierbei verwendet werden sollen, darüber enthält das Patent wie üblich keine Informationen. Ein grundlegend vergleichbares Design war Intels Crystalwell, ein Laptop-Chip der Haswell-Generation. Dieses Design hatte 128 MByte schnellen eDRAM-Speicher als L4-Cache mit 102 GByte/s auf dem Package und konnte zusätzlich auf 8 GByte verlöteten DDR3L-RAM mit 25,6 GByte/s zugreifen. Lange war Apple einer der wenigen Kunden, die Intels spezielle Iris-Modelle mit eDRAM nutzen.

Golem Akademie
  1. Ansible Fundamentals: Systemdeployment & -management: virtueller Drei-Tage-Workshop
    6.–8. Dezember 2021, Virtuell
  2. Elastic Stack Fundamentals – Elasticsearch, Logstash, Kibana, Beats: virtueller Drei-Tage-Workshop
    26.–28. Oktober 2021, Virtuell
Weitere IT-Trainings

Es ist liegt nahe, dass Apple das hybride Speichersubsystem für das eigene Apple-Silicon umsetzen könnte. Die M-Chips für etwa ein Macbook Pro würden dann zwei DRAM-Pools aufweisen, einen zugunsten der Performance und einen für die Kapazität. Diese Kombination verbessert überdies die Effizienz, da lokal in Caches vorgehaltene Daten weniger Energie benötigen als diese aus dem Hauptspeicher zu laden.

Neues Apple MacBook Air mit Apple M1 Chip (13", 8 GB RAM, 256 GB SSD) - Silber (Neustes Modell)

Designs mit multiplen DRAM-Pools sind zwar eine alte Idee, die Umsetzung per Chiplet-Stacking hingegen ist relativ neu. Bei Intels Knights Landing waren es Hybrid Memory Cubes (HMC) mit DDR4, das kommende Ponte-Vecchio-Design für Supercomputer verbindet Cache-Tiles mit HBM2-Stacks.
