Das Motherboard des iPhone X
Das Motherboard des iPhone X (Bild: iFixit)

Apple: Ein gestacktes Board spart Platz beim iPhone X

Das Motherboard des iPhone X
Das Motherboard des iPhone X (Bild: iFixit)

Der Teardown des iPhone X zeigt, dass Apple viel Technik auf wenig Platz untergebracht hat. Das Mainboard besteht aus zwei Teilen, die übereinander verlötet sind. Der Akku besteht ebenfalls aus zwei Teilen.

Das Team von iFixit hat einen ersten Teardown von Apples iPhone X veröffentlicht. Das iPhone X ist das dritte Smartphone nach dem iPhone 8 und iPhone 8 Plus, das Apple in diesem Jahr vorstellt. Das Gerät ist das erste iPhone mit einem OLED-Display.

Anzeige
  • Das Display des iPhone X lässt sich nach einer Wärmebehandlung relativ einfach vom Gehäuse trennen. (Bild: iFixit)

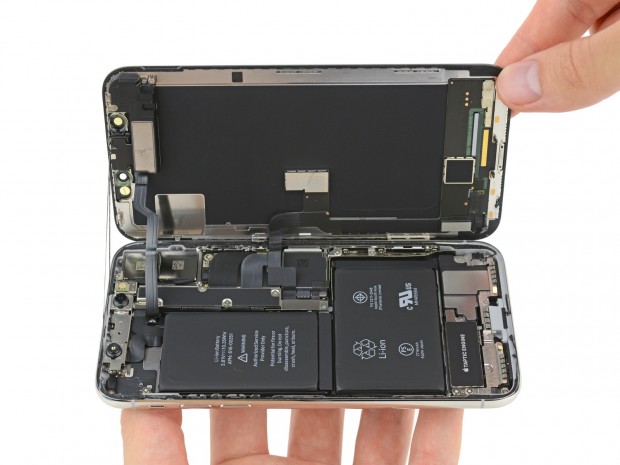

  • Im Inneren kommt das relativ kleine Mainboard und ein zweiteiliger Akku zum Vorschein. (Bild: iFixit)

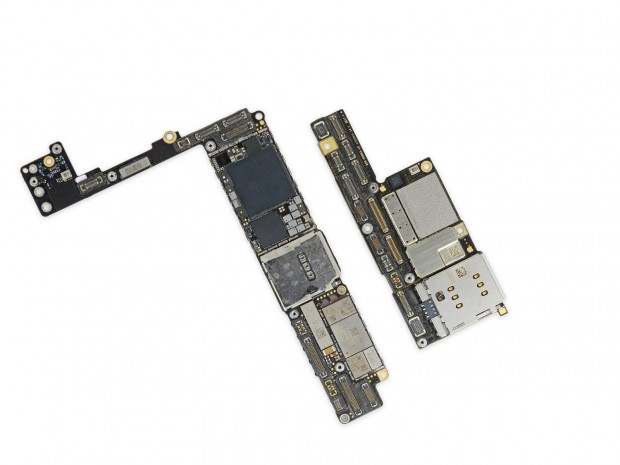

  • Das Mainboard des iPhone X rechts im Vergleich zu dem des iPhone 8 Plus (Bild: iFixit)
  • Die Dual-Kamera des iPhone X (Bild: iFixit)

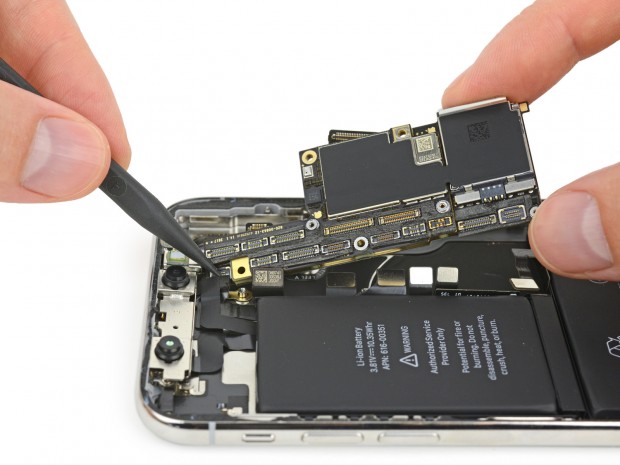

  • Das Mainboard besteht aus zwei Teilen, die zusammengelötet sind. (Bild: iFixit)

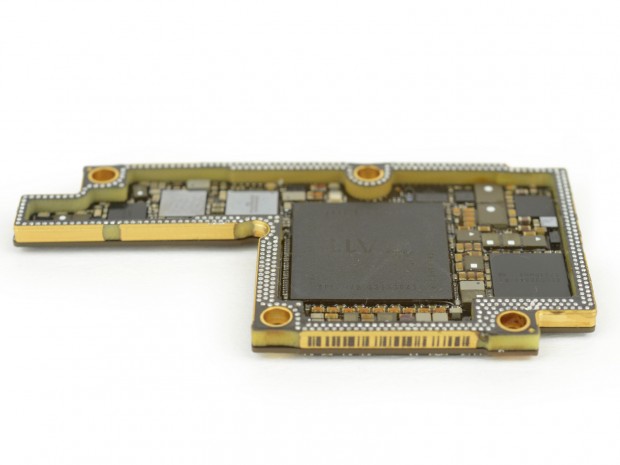

  • Über einen Rand sind die Board miteinander verbunden. (Bild: iFixit)

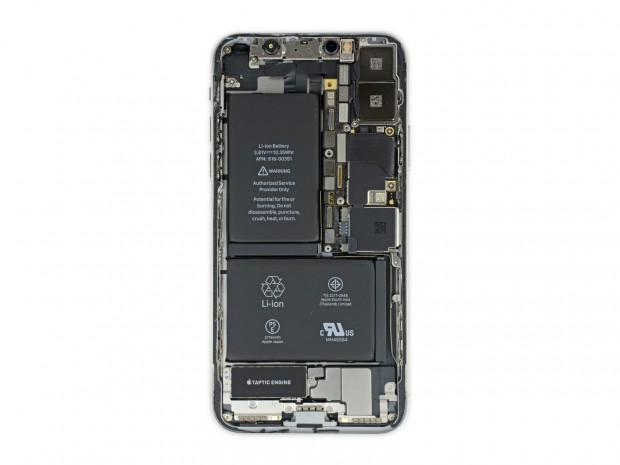

  • Der Akku des iPhone X hat eine Kapazität von 10,35 Wh. (Bild: iFixit)

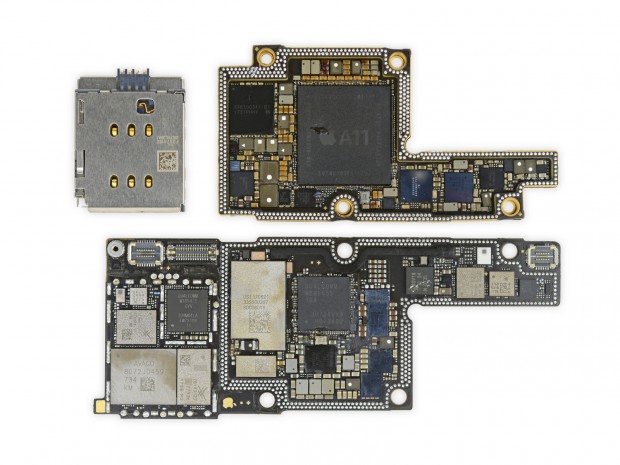

  • Die beiden Teile des Mainboards (Bild: iFixit)

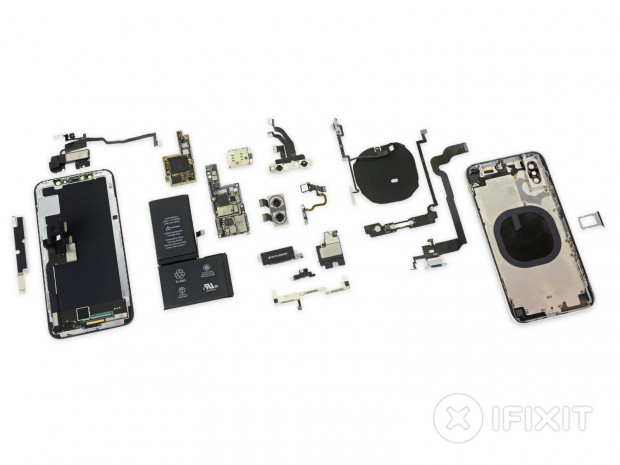

  • Das komplett auseinandergenommene iPhone X (Bild: iFixit)
Das Display des iPhone X lässt sich nach einer Wärmebehandlung relativ einfach vom Gehäuse trennen. (Bild: iFixit)

Grundsätzlich lässt sich das iPhone X wie seine Vorgänger öffnen: Nach dem Lösen einiger Schrauben und dem Einsatz von Hitze kann das Display vom Gehäuse abgehoben werden. Darunter liegt das Motherboard, das weniger Platz wegnimmt als das des iPhone 8 und des iPhone 8 Plus.

Eng bestücktes Motherboard besteht aus zwei Teilen

Apple hat das Board offenbar sehr eng bestückt, zudem besteht es aus zwei Teilen. Diese sind über einen erhobenen Rand miteinander verlötet. Das macht die Reparatur zwar schwieriger, ist aber sehr platzsparend.

Mit Hilfe eines Heißluftgebläses konnte das iFixit-Team die beiden Boards trennen. Darauf befinden sich das neue A11-Bionic-SoC sowie die weiteren Chips des Smartphones. Daten werden zwischen den Boards über die Lötstellen des erhobenen Rands ausgetauscht - ein cleveres Design.

Der Akku des iPhone X besteht ebenfalls aus zwei Teilen, die in L-Form angeordnet sind. Die Kapazität liegt bei 10,35 Wh, die Nennladung bei 2.716 mAh. Der Akku des iPhone 8 Plus hat eine Kapazität von 10,28 Wh und liegt damit nur leicht unter dem Akku des iPhone X.

Display und Akku sind gut auszutauschen

Das iFixit-Team vergibt für das iPhone X eine Reparaturnote von sechs von zehn möglichen Punkten. Positiv wird der einfache Austausch des Displays und des Akkus bewertet, die ansonsten komplexe Bauweise und die Glasrückseite fließt negativ in die Gesamtnote ein. Das iPhone X ist seit dem 3. November 2017 offiziell erhältlich.
