Intels Ivy Bridge

22-Nanometer-Transistoren werden dreidimensional (Update)

Für seine nächste Prozessorgeneration, Codename Ivy Bridge, setzt Intel erstmals in der Serienfertigung von CPUs auf sogenannte 3D-Transistoren. Diese Tri-Gates sorgen für eine verdoppelte Funktionsdichte auf den Chips - aber nicht nur.

Artikel veröffentlicht am ,
Wafer-Ausschnitt mit TriGate-Transistoren
Wafer-Ausschnitt mit TriGate-Transistoren (Bild: Intel)

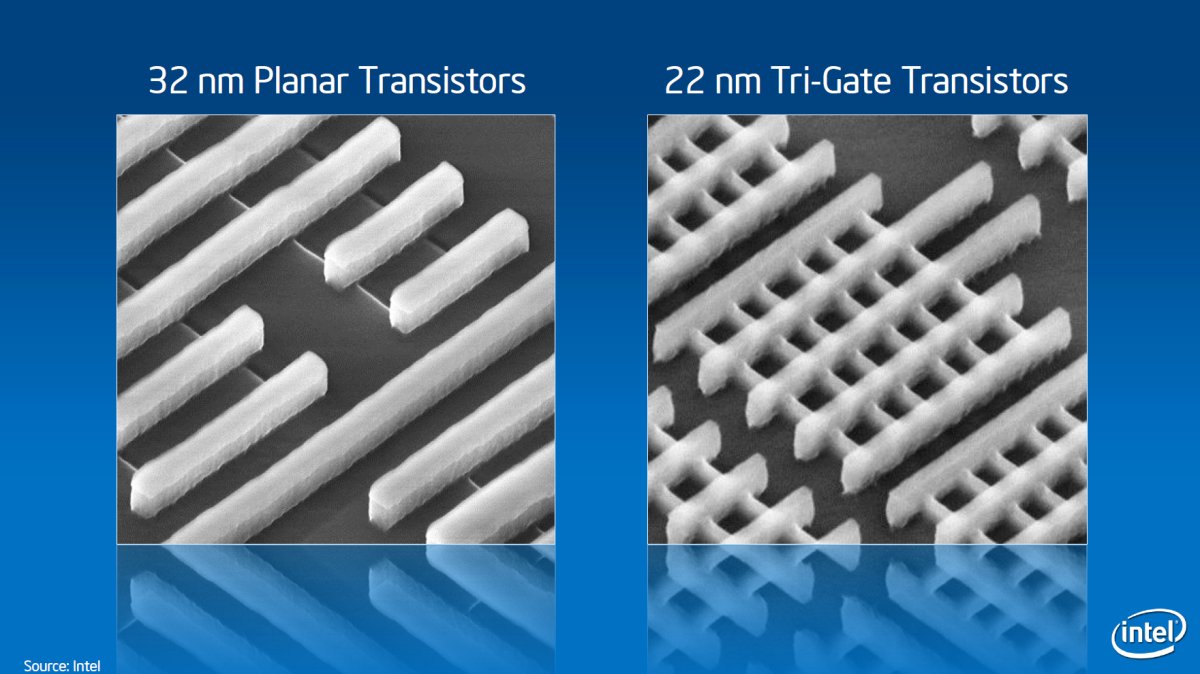

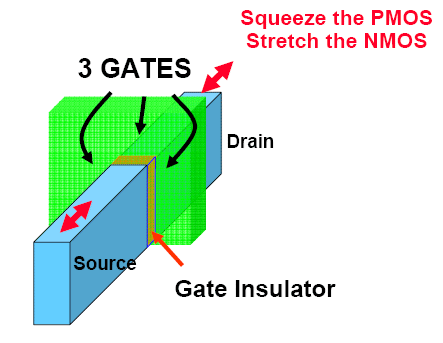

Bisher waren die Transistoren auf den meisten CPUs mehr oder weniger flach gebaut: Die Gates saßen neben dem, was funktional den eigentlichen Schalter darstellt. Schon seit Jahren gibt es deshalb vor allem im Labor Transistoren mit Finnen, bei denen der Schalter in die Höhe gebaut ist. Die Gates werden dabei über die Finnen gelegt, was FinFET genannt wird: Fin Field Effect Transistor.

Inhalt:
  1. Intels Ivy Bridge: 22-Nanometer-Transistoren werden dreidimensional (Update)
  2. Nachtrag vom 5. Mai 2011, 0:00 Uhr

Mit solchen FinFETs wird Intel auch seine für das Ende des Jahres 2011 erwarteten ersten 22-Nanometer-Prozessoren mit Ivy-Bridge-Architektur bauen. Dies gab Intels Halbleiterchef, Mark Bohr, auf einer Veranstaltung in San Francisco bekannt. Der Vorteil liegt nicht nur in weniger Platzbedarf auf dem Die.

  • Prinzip von Intels Tri-Gate-Transistor
  • Transistoren von 90 bis 22 Nanometern
  • Alt vs. neu
  • Schneller schalten...
  • ... oder Strom sparen
  • Trigates auch für Atom-CPUs

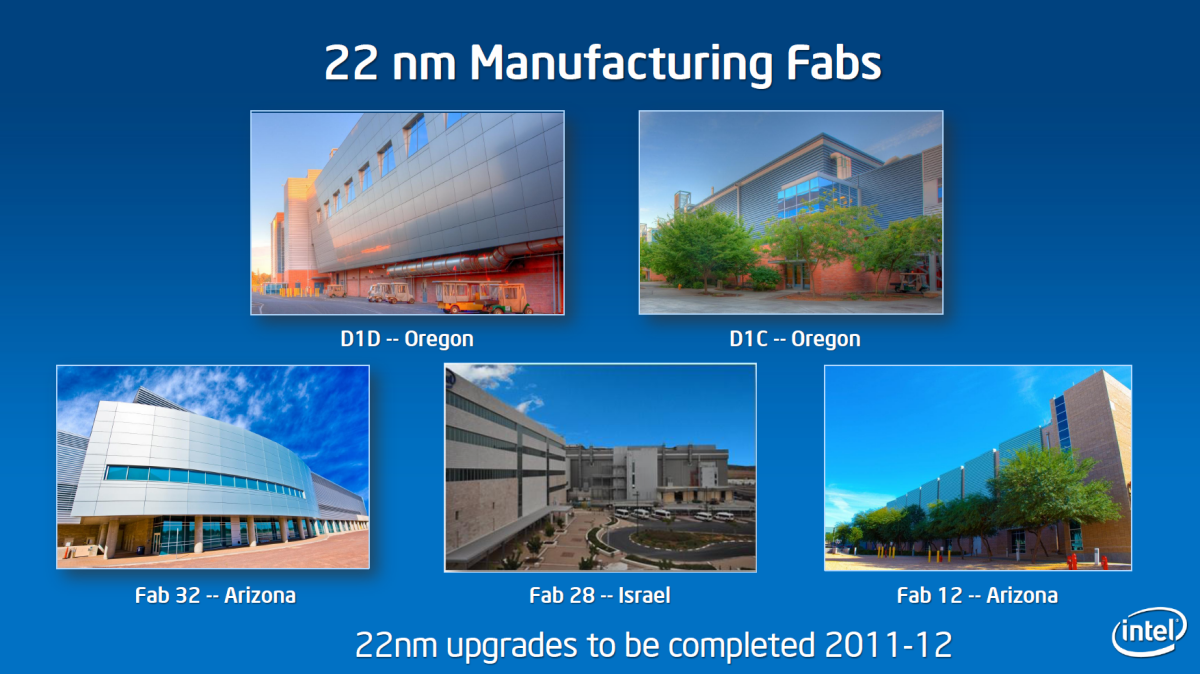

  • Fünf Fabriken sind fit für 22-Nanometer-Fertigung.

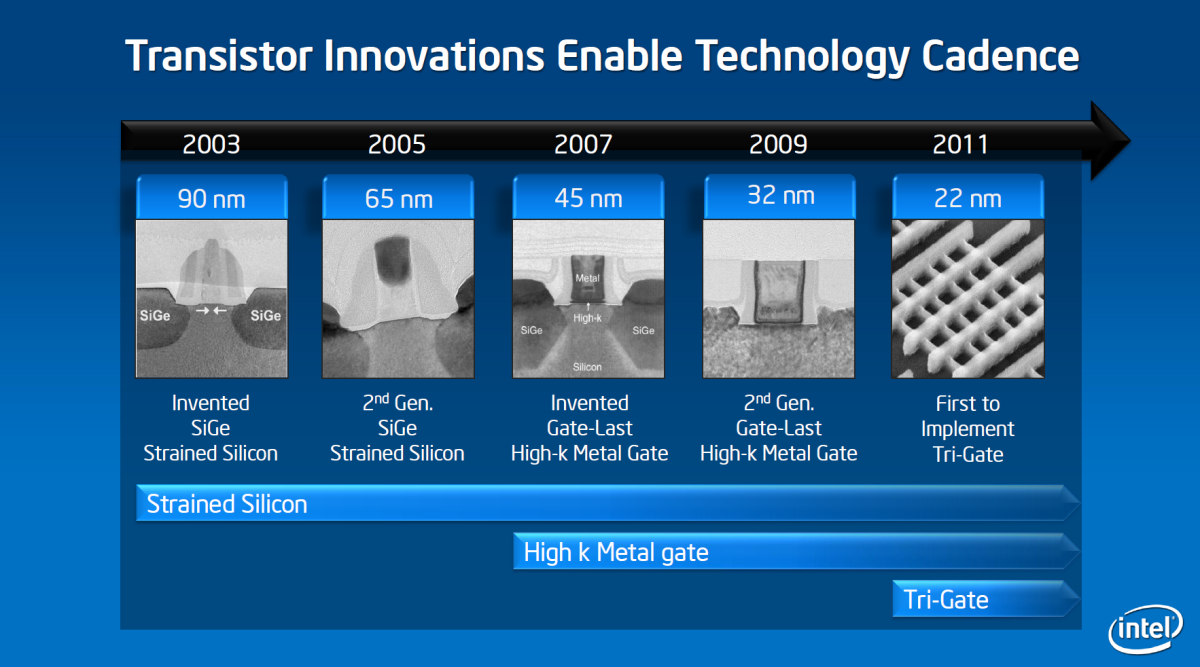

Transistoren von 90 bis 22 Nanometern

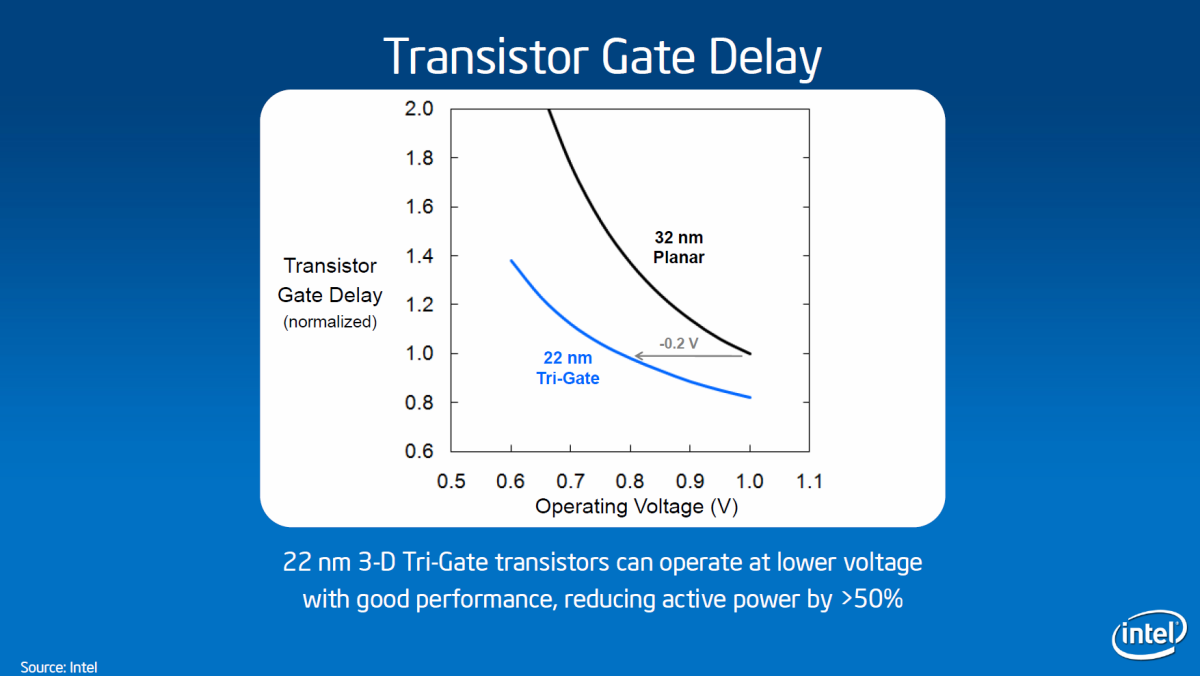

Zwar lassen sich mit den Tri-Gate-Tranistoren mehr Funktionseinheiten oder Caches auf derselben Fläche unterbringen, aber ein Hauptgrund für die Entscheidung waren schnellere Schaltgeschwindigkeiten und Stromersparnisse, sagte Mark Bohr. Genaue Messwerte nannte der Ingenieur nicht, aber bei geringen Spannungen sollen die Tri-Gates 37 Prozent schneller schalten.

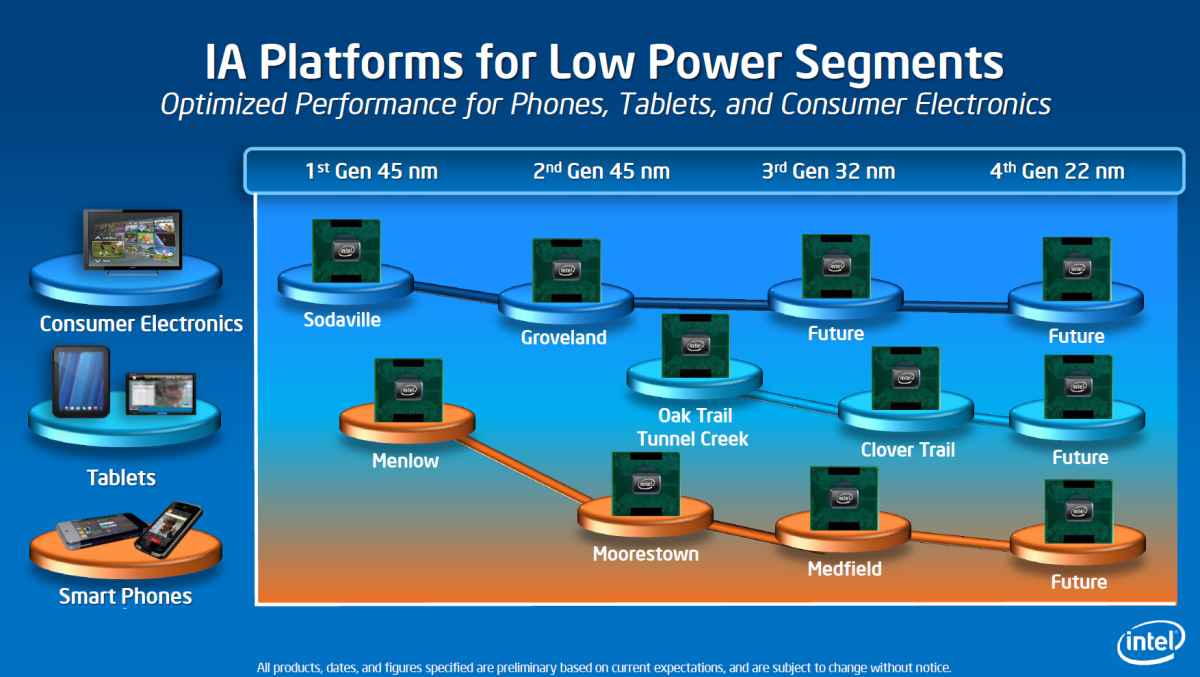

Noch wesentlicher sind die geringeren Leckströme, die vor allem bei Transistoren stören, die nicht ganz abgeschaltet werden können. Gegenüber Intels aktuellen 32-Nanometer-Transistoren sollen die Tri-Gates 50 Prozent geringere Leckströme aufweisen. Intel erhofft sich dadurch einen Vorteil bei mobilen Geräten. So sollen die Tri-Gates nicht nur in den Desktop- und Notebookversionen von Ivy-Bridge-CPUs zum Einsatz kommen, sondern auch in einer neuen Generation von Atomprozessoren.
