Ein Touchscreen für die Füße

Beweglicher Fußboden simuliert Wüsten oder Feldwege. Wissenschaftler aus Kanada haben einen Fußboden aus beweglich gelagerten Platten entwickelt. Er kann dem Nutzer das Gefühl geben, als ginge er durch Wüstensand oder über eine Schotterstraße. Das System kann für virtuelle Welten, in der Medizin oder als Fuß-Touchscreen eingesetzt werden.

29. April 2010 um 17:59 Uhr / Werner Pluta

Wissenschaftler an der McGill Universität im kanadischen Montreal haben einen Fußboden entwickelt, der das Eintauchen in virtuelle Welten realer gestalten soll: Geht der Nutzer über den Fußboden, verhält er sich wie fester Untergrund, wie Kieselsteine oder wie Sand.

Schwingende Platte

Der Fußboden besteht aus Platten mit einer Kantenlänge von je 30 cm. Jede der Platten ruht auf vier elastischen Aufhängungen, in die jeweils ein Kraftsensor integriert ist. Unter der Platte sitzt eine Lautsprecherspule, die die Platte in Schwingungen versetzt und so dem Nutzer den Eindruck von unterschiedlichem Untergrund vermittelt. Mit Hilfe eines Projektors, der Bilder des simulierten Untergrundes auf den Boden projiziert, und einer akustischen Untermalung mit den entsprechenden Tönen soll sich dieser Eindruck noch verstärken lassen.

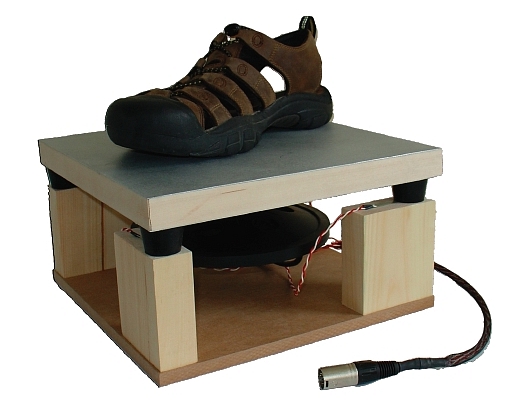

Bild 1/2: Eine Platte des vibrotaktilen Fußbodens (Foto: Yon Visell, Jeremy Cooperstock)

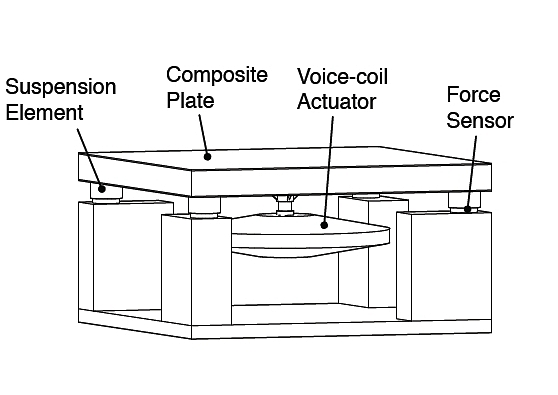

Bild 2/2: Funktionsschema des Systems (Grafik: Yon Visell, Jeremy Cooperstock)

Anwendungen gebe für dieses System eine ganze Reihe, schreiben die Entwickler Yon Visell und Jeremy R. Cooperstock. So könnte der Fußboden für Simulationen genutzt werden. Das könnten virtuelle Welten sein, etwa in Computerspielen. Damit könnten aber auch die Oberflächen fremder Planeten nachgebildet werden, etwa um Raummissionen zu simulieren.

Fußeingabe

Im medizinischen Bereich könnte der taktile Fußboden bei der Rehabilitation von Patienten mit Beinverletzungen eingesetzt werden. Schließlich kann er auch als Touchscreen dienen, der mit den Füßen bedient wird.

Der vibrotaktile Fußboden ist eine Weiterentwicklung früherer Arbeiten von Visell und Cooperstock. Vorgestellt haben sie ihn kürzlich auf dem Haptics Symposium, das vom internationalen Ingenieursverband Institute of Electrical and Electronics Engineers (IEEE) veranstaltet wurde. Dort wurde der Aufsatz mit dem "Best Paper Award" ausgezeichnet.

Sich durch virtuelle Welten zu bewegen, erlaubt auch das Projekt Cyberwalk: Das ist ein Laufband, auf dem ein Nutzer durch eine virtuelle Stadt, die er in einer Datenbrille sieht, gehen kann, ohne sich dabei von der Stelle zu bewegen.
