Open Reflex: Selbstbaukamera unter freier Lizenz
Open Reflex: Selbstbaukamera unter freier Lizenz (Bild: Leo Marius)

Open Reflex Analogkamera aus dem 3D-Drucker

Open Reflex ist eine einfache Kamera für Kleinbildfilm, die mit dem 3D-Drucker daheim hergestellt wird. Der analoge Fotoapparat kommt mit relativ wenig Technik aus.

Anzeige

Open Reflex ist ein Fotoapparat zum Selberbauen: Die Teile für die analoge Sucherkamera stehen im Netz.

  • Open Reflex - die Kamera aus dem 3D-Drucker (Foto: Leo Marius/CC-By-SA)

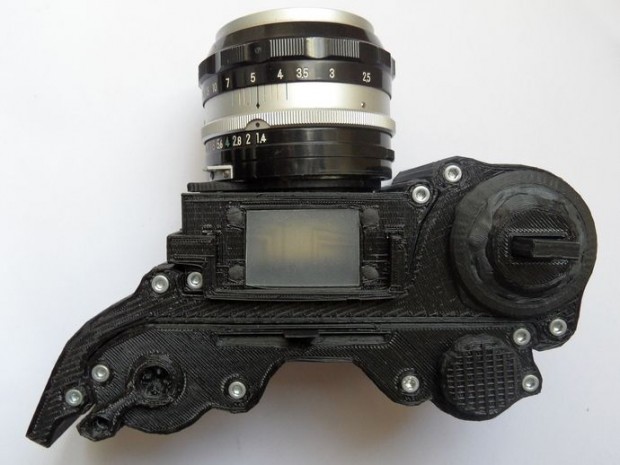

  • Sie besteht aus drei  Elementen: Filmkassette, Verschluss und Sucher. (Foto: Leo Marius/CC-By-SA)

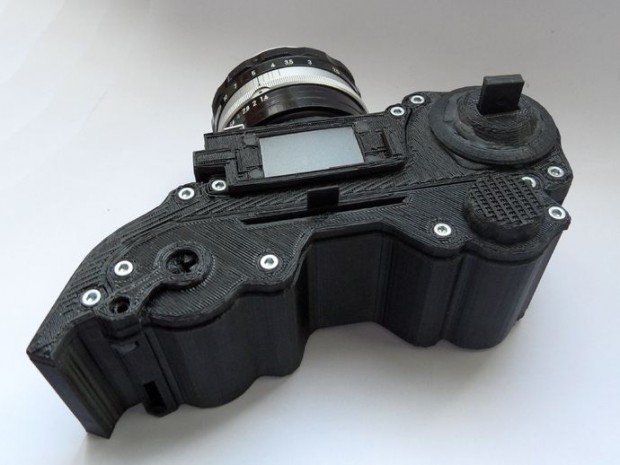

  • Die Kamera soll sich in weniger als einem Tag drucken und zusammenbauen lassen. (Foto: Leo Marius/CC-By-SA)

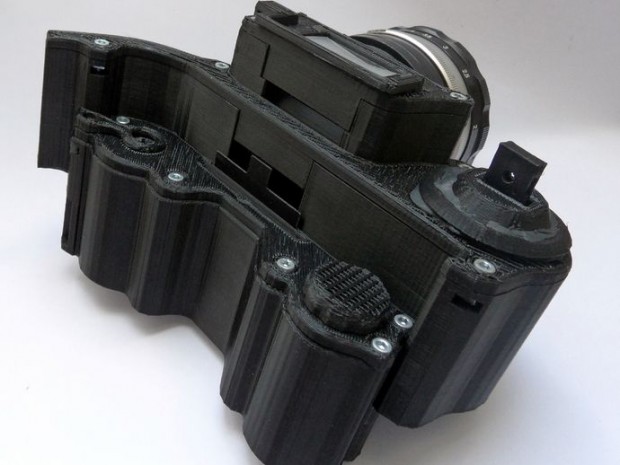

  • Erst werden die drei Komponenten montiert und dann zur Kamera zusammengesetzt. (Foto: Leo Marius/CC-By-SA)
Open Reflex - die Kamera aus dem 3D-Drucker (Foto: Leo Marius/CC-By-SA)

Open Reflex besteht aus drei Elementen: der Filmkassette, dem Verschluss und dem Sucher. Die wiederum bestehen aus rund 20 Einzelteilen, die Entwickler Leo Marius mit dem 3D-Drucker aufgebaut oder mit einem Lasercutter ausgeschnitten hat. Hinzu kommt eine Reihe von Kleinteilen wie Schrauben und ein Objektiv.

Drei Komponenten

Die drei Hauptkomponenten werden einzeln montiert und erst am Ende zusammengesetzt. Das vereinfache die Konstruktion sowie die Modifikationen, erklärt Marius. Der Verschluss nimmt Bilder mit einer Belichtungszeit von 1/60 Sekunde auf - andere Verschlusszeiten beherrscht er nicht. Als Bildmedium wird ein analoger Kleinbildfilm eingesetzt. Der Sucher ist eine kleine Mattscheibe auf der Oberseite der Kamera - ein Spiegel ist nicht vorhanden.

Die Kamera sei "mit jedem Fotoobjektiv kompatibel", schreibt Marius. Einen entsprechenden Bajonettverschluss könne sich der Fotograf drucken und ans Gehäuse anbauen.

Offene Lizenz

Open Reflex ist eine Weiterentwicklung der Lochkamera, die Marius vor zwei Jahren vorgestellt hat und steht unter einer Creative-Commons-Lizenz (CC-By-SA). Die 3D-Datei hat Marius auf der Seite Instructables sowie auf dem 3D-Druck-Portal Thingiverse bereitgestellt. Er ermutigt Nutzer, die Kamera weiterzuentwickeln.

Der Druck der Teile, die aus Acrylnitril-Butadien-Styrol bestehen, dauert nach Angaben des Entwicklers knapp 15 Stunden - Marius hat dazu einen Replicator 2X von Makerbot eingesetzt. In etwa einer Stunde soll die Kamera montiert sein. Die Materialkosten liegen bei unter 25 Euro. Bei Interesse will Marius auch eine Version zum Verkauf anbieten. Sie soll rund 50 Euro kosten.
