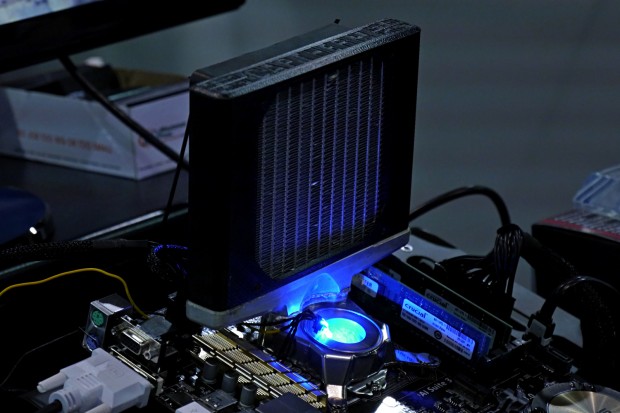

Captherms MP1120 mit einem Lüfter
Captherms MP1120 mit einem Lüfter (Bild: Marc Sauter/Golem.de)

Captherm Multiphase Cooler: Der Prozessorkühler aus C4-Sprengschweißung

Captherms MP1120 mit einem Lüfter
Captherms MP1120 mit einem Lüfter (Bild: Marc Sauter/Golem.de)

Fast hätte der Kühler es in die Xbox One geschafft: Captherm verbindet Metalle durch Explosionen miteinander, die Kühlflüssigkeit wird bei Hauttemperatur gasförmig und soll über 300 Watt schneller als eine Wasserkühlung abführen. Das klingt verrückter, als es ist.

Anzeige

Ein CPU-Kühler, der sowohl einen Innovations- als auch einen Ingenieurspreis auf der Elektronikmesse CES 2015 gewonnen hat (PDF) - das klingt schon spannend. Wenn der Entwickler zusätzlich mit Videos von C4-Explosionen zur Herstellung wirbt und eine Kühlflüssigkeit bei Hautkontakt munter zu blubbern beginnt, wird es richtig spannend. Wir haben uns Captherms ungewöhnliche Multiphase Cooler MP1120 und MP1240 genauer angeschaut.

Dazu folgender Hintergrund: Die meisten heutigen CPU-Kühler bestehen aus einer kupfernen Bodenplatte, welche die Wärme des Prozessors aufnimmt. In ihr stecken Kupferwärmerohre (Heatpipes), die mit unter Vakuum eingefülltem destilliertem Wasser arbeiten. So sinkt der Siedepunkt, die Flüssigkeit geht schneller in den Gaszustand über.

  • Die Heatpipes des Captherm-MP1120-Prototyps (Bilder: Marc Sauter/Golem.de)

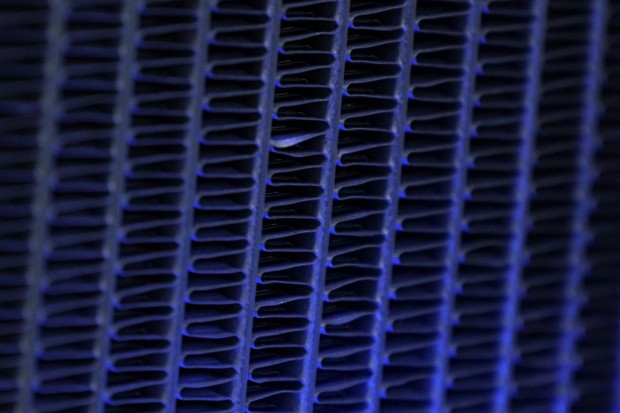

  • Die Lamellen des Captherm-MP1120-Prototyps
  • Die Behälter des Captherm-MP1120-Prototyps

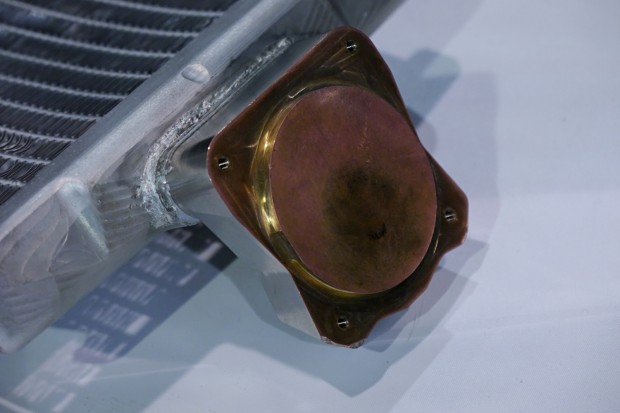

  • Die Bodenplatte des Captherm-MP1120-Prototyps
  • Captherms MP1120 mit einem Lüfter
Die Heatpipes des Captherm-MP1120-Prototyps (Bilder: Marc Sauter/Golem.de)

Sobald durch die Hitze der Wärmequelle der Siedepunkt erreicht ist, steigt Wasserdampf empor und gibt die Wärme an gepresste oder verlötetete Aluminiumlamellen ab. Ein Lüfter unterstützt meist die Abgabe der Wärme an die Umgebung, durch Sinter-Kapillaren rinnt das kondensierte Wasser zurück zur Wärmequelle, und der Kreislauf beginnt von vorne.

Captherm hingegen verwendet zwar eine Bodenplatte aus Kupfer, formt darüber aber einen Behälter für die Kühlflüssigkeit, der aus Titan und zwei Aluminiumsorten besteht. Diese Metalle sind nur teilweise und aufwendig miteinander zu verschweißen, weswegen Captherm sie sprengplattiert.

Übereinandergelegte Metalle werden durch eine Explosion so schnell und heftig aneinandergepresst, dass sie sich flächig auf Atom-Ebene verbinden.

Was blubbert da Blaues?
