502IOT: Das Über-Shield für den Raspberry Pi

Pi2Embedded 502IOT
Pi2Embedded 502IOT (Bild: Pi2Design)

Eine neue Aufsteckplatine für Bastelrechner bietet nicht nur eine ganze Reihe zusätzlicher Anschlüsse wie M.2-SATA, sondern auch einen weiteren Ethernet-Port und WLAN-Funktion.

Der Hersteller Pi2Design bietet mit dem Pi2Embedded IOT502 eine Aufsteckplatine für den Raspberry Pi und einige kompatible Bastelrechner an, die zusätzliche Anschlüsse und Funktionen für den Rechner bereitstellt. Dazu gehören zwei zusätzliche USB-2.0-Ports, ein M.2-SATA-Anschluss, ein 10/100-Ethernet-Port, ein WLAN-Modul (802.11b/g/n) inklusive Antennenanschluss, eine Echtzeituhr und eine Audiobuchse.

Anzeige

Bastler können über Grove-Stecker vier PWM-fähige Digitalanschlüsse, vier analoge Anschlüsse (8-Bit Auflösung), vier I2C-Busanschlüsse und einen UART-Anschluss nutzen. Ein One-Wire-Bus steht über Schraubklemmen bereit, daran hängt bereits ein DS18B20-Temperatursensor.

  • Front 502IOT-Platine (Foto: Pi2Design)

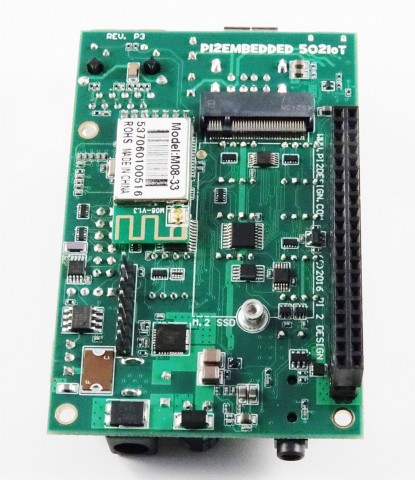

  • Rückseite 502IOT-Platine (Foto: Pi2Design)
Front 502IOT-Platine (Foto: Pi2Design)

Für die Stromversorgung der Platine steht eine Hohlbuchse zur Verfügung. Das Netzteil (8 bis 24 Volt) versorgt dann auch den Raspberry Pi.

Die Aufsatzplatine soll mit allen Raspberry-Pi-Modellen mit einer 40-Pin-GPIO-Leiste funktionieren, einschließlich des Pi Zero. Auch das Odroid C1+ und C2 sowie das Up-Board sollen damit funktionieren.

Preis und Verfügbarkeit

Die Kommunikation zwischen der IOT502-Platine und dem Raspberry Pi erfolgt sowohl über die GPIO-Leiste als auch per Kabel über USB. Für letzteres liefert der Hersteller ein Verbindungskabel mit, das auf der einen Seite in den USB-A-Port des Pi gesteckt wird und auf der anderen Seite in die Micro-USB-Buchse der Platine. Die zusätzlichen USB-Ports, der Ethernet-Port, das WLAN-Modul und ein eingestecktes M.2-Speichermodul werden über diese USB-Verbindung angesprochen. Allzu schnell wird der Zugriff auf Speichermedien und das Netzwerk also nicht werden.

Das 502IOT-Shield kann beim Hersteller bestellt werden und kostet 79 US-Dollar, die Versandkosten betragen 15 US-Dollar.
